Wprowadzenie
NOTATKA: Narzędzia opisane w artykule są dostępne wyłącznie dla inwestycji o typie "Telekomunikacja". Więcej informacji o typach inwestycji znajdziesz we wpisie "Typy inwestycji".
Zarządzanie infrastrukturą telekomunikacyjną wymaga regularnej kontroli geometrii obiektów. Aby maksymalnie uprościć i przyspieszyć ten proces, stworzyliśmy zestaw pięciu dedykowanych narzędzi analitycznych.
Zestaw składa się z narzędzi do:
- pomiaru wysokości,
- pomiaru azymutu,
- pomiaru nachylenia,
- pomiaru azymutu pomiędzy osią a punktem,
- pomiaru pionowości.

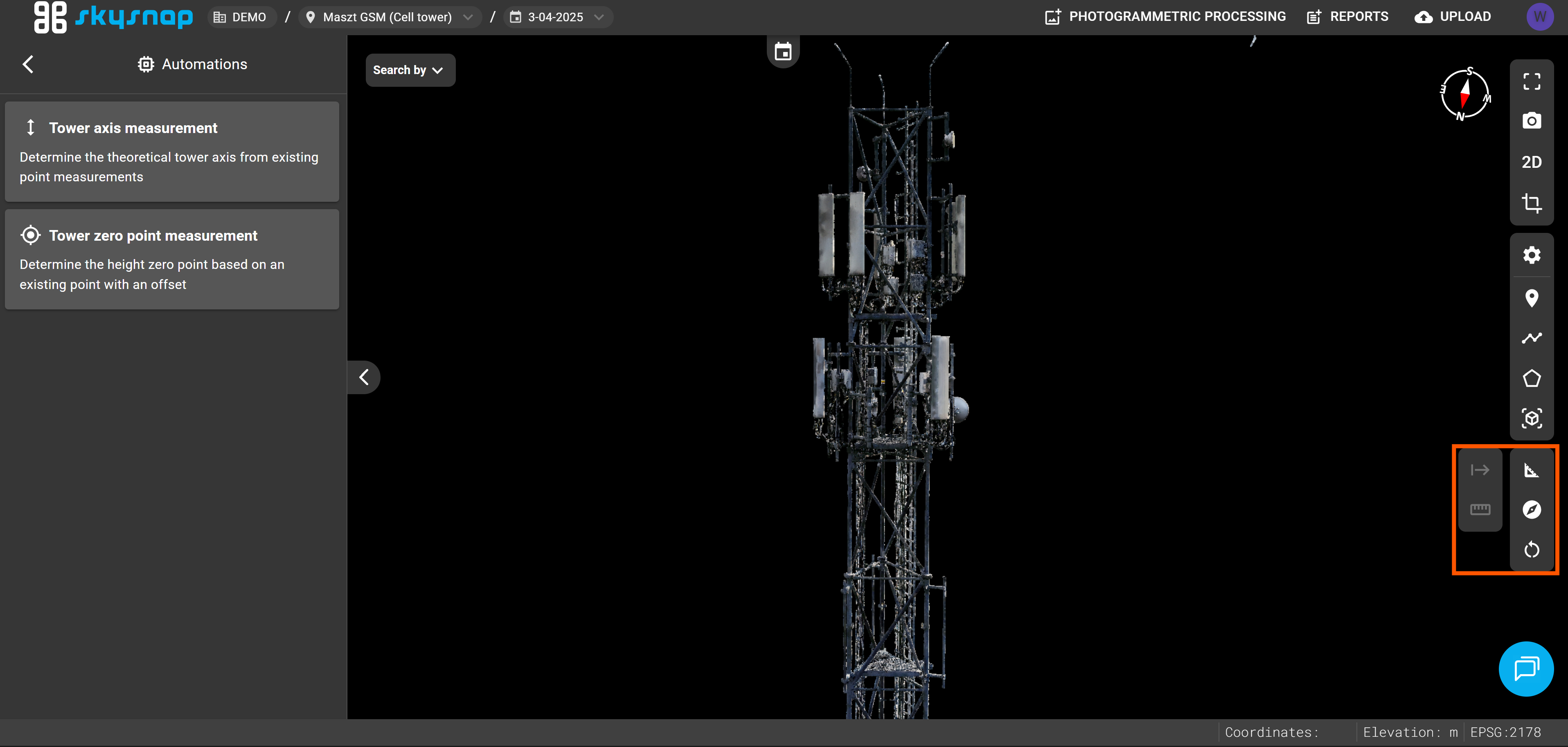

Wszystkie te narzędzia są dostępne z poziomu prawego panelu bocznego w widoku projektu.
Pomiar wysokości
Narzędzie umożliwia wyznaczenie różnicy wysokości pomiędzy dwoma dowolnie wskazanymi punktami na konstrukcji. Taki sposób pomiaru pozwala na szybką weryfikację rzeczywistych odległości montażowych (w osi pionowej) między elementami, bez konieczności odwoływania się do globalnego poziomu zerowego obiektu. Narzędzie te jest dostępne na prawym panelu bocznym.

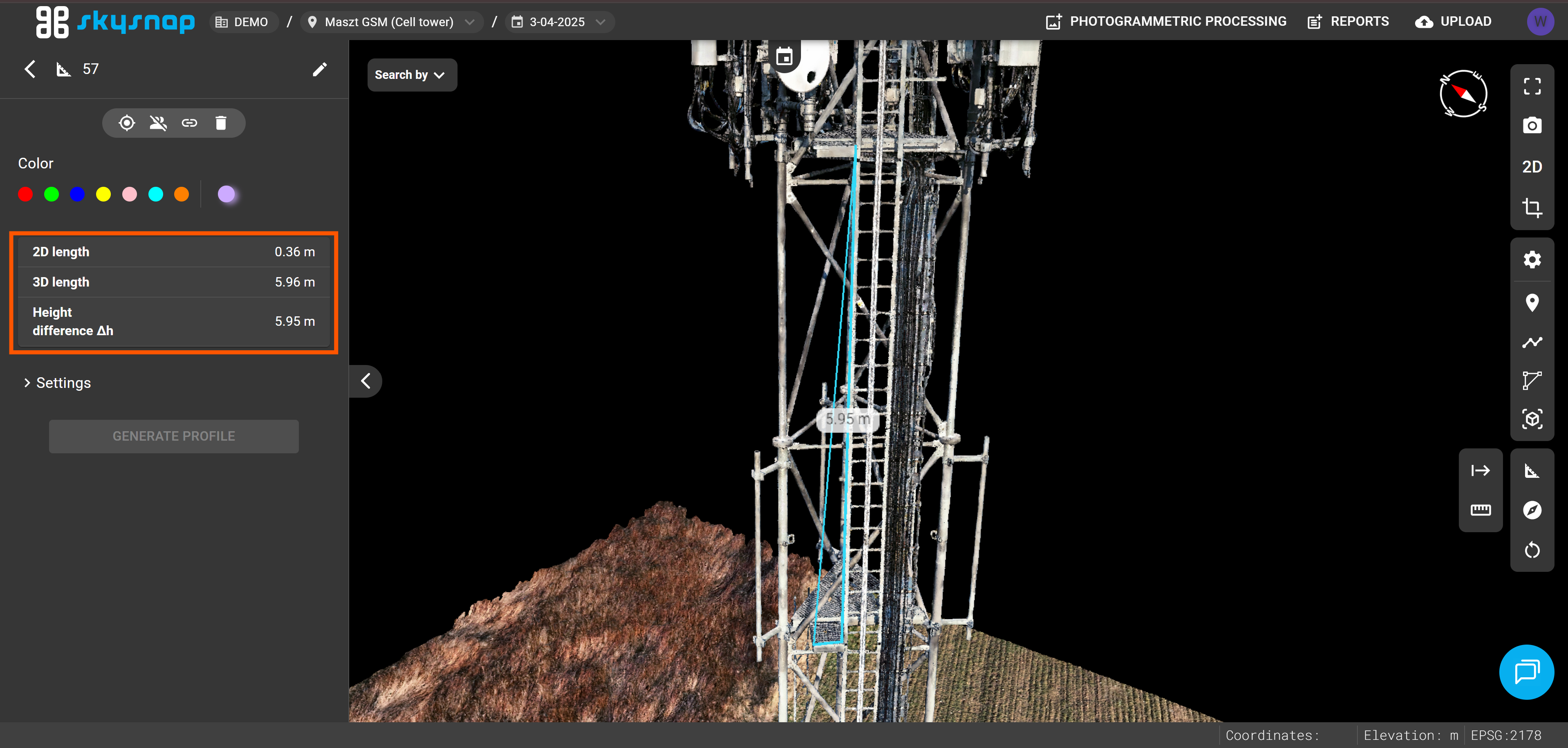

Użytkownik wskazuje punkt początkowy oraz końcowy (np. dolną i górną krawędź wspornika antenowego lub odległość między dwoma podestami). Wynikiem jest odległość pionowa Δh.

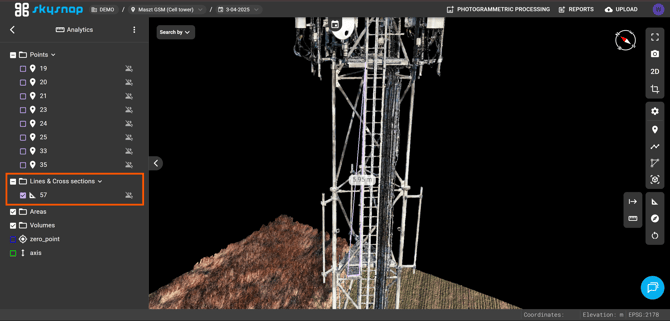

Pomiar przypisuje się do folderu "Lines & Cross sections" w zakładce "Analityka".
Pomiar azymutu

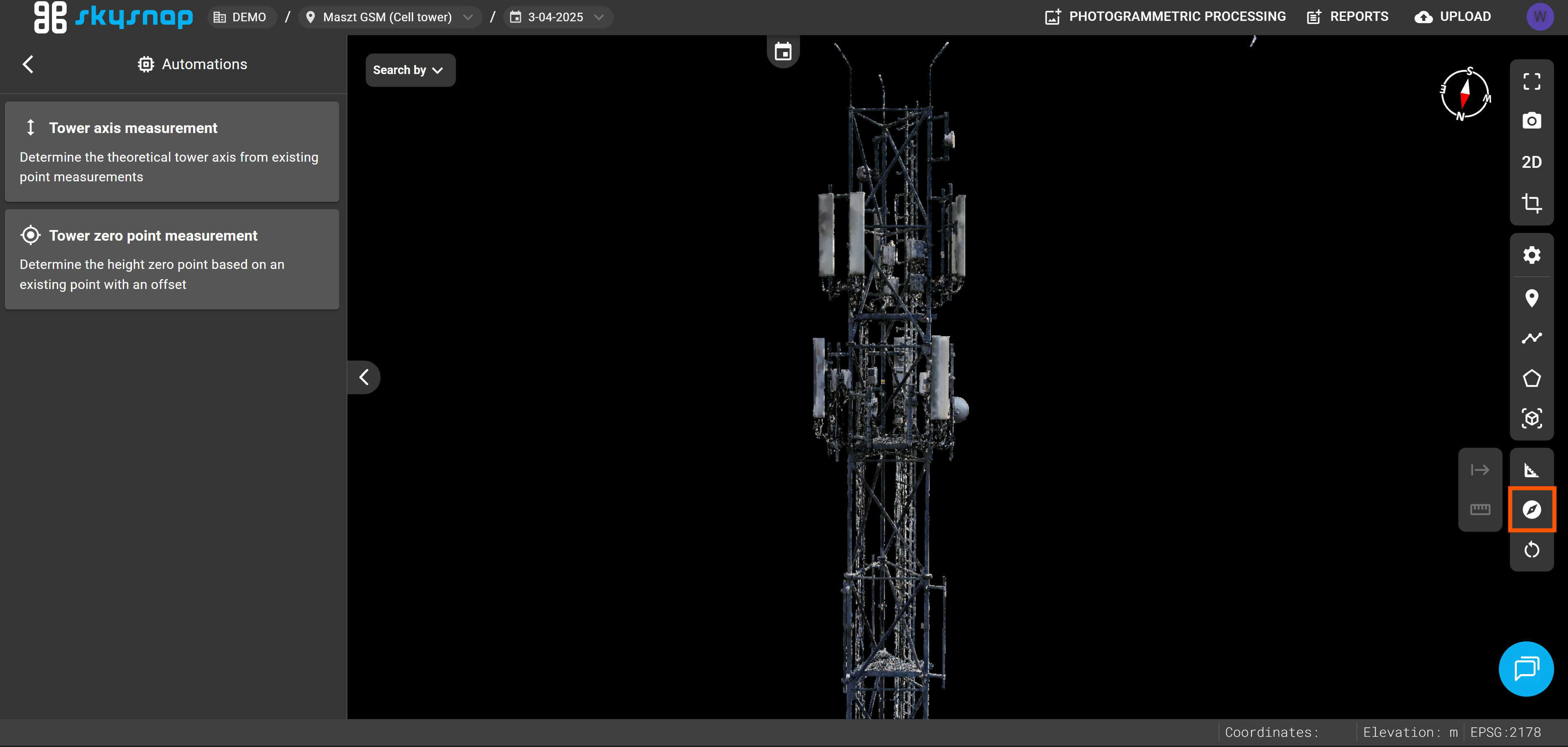

Narzędzie umożliwia określenie orientacji przestrzennej obiektów na podstawie dwóch punktów. Algorytm pozwala na m.in. szybkie i wygodne wyznaczanie kierunku nadawania urządzeń. Funkcja znajduje się w prawym panelu bocznym w widoku projektu.
Aby wykonać pomiar, należy wskazać na chmurze punktów lub modelu 3D punkt początkowy oraz końcowy, co wyznacza linię odniesienia.

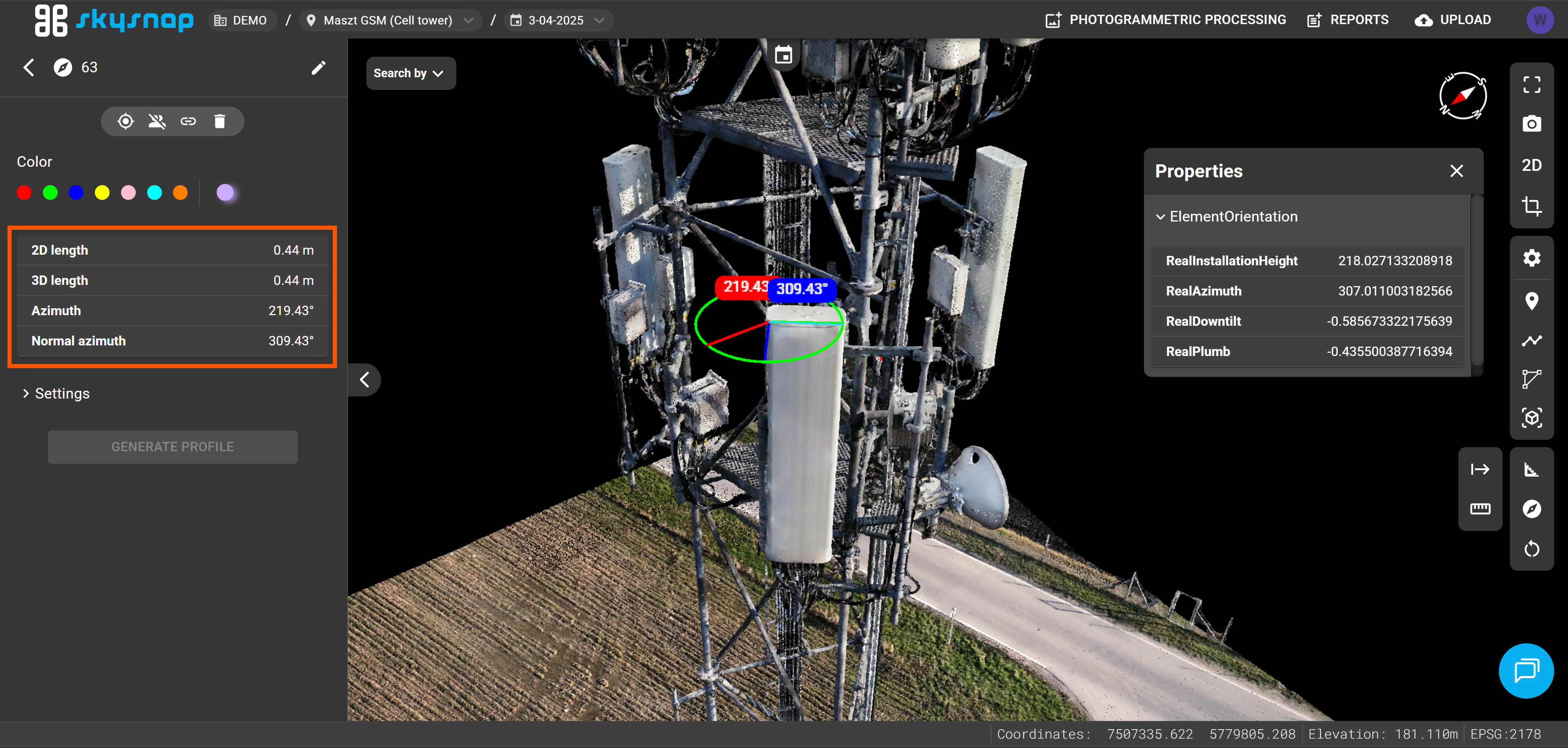

Wynikiem działania modułu są dwie wartości:
-
Azymut - kąt kierunkowy wyznaczonej linii mierzony od północy geograficznej.
- Normalny azymut - wartość przesunięta o 90°, określająca kierunek prostopadły do linii pomiarowej.
Linia odniesienia jest oznaczona kolorem różowym, czerwonym zaś kierunek północy.

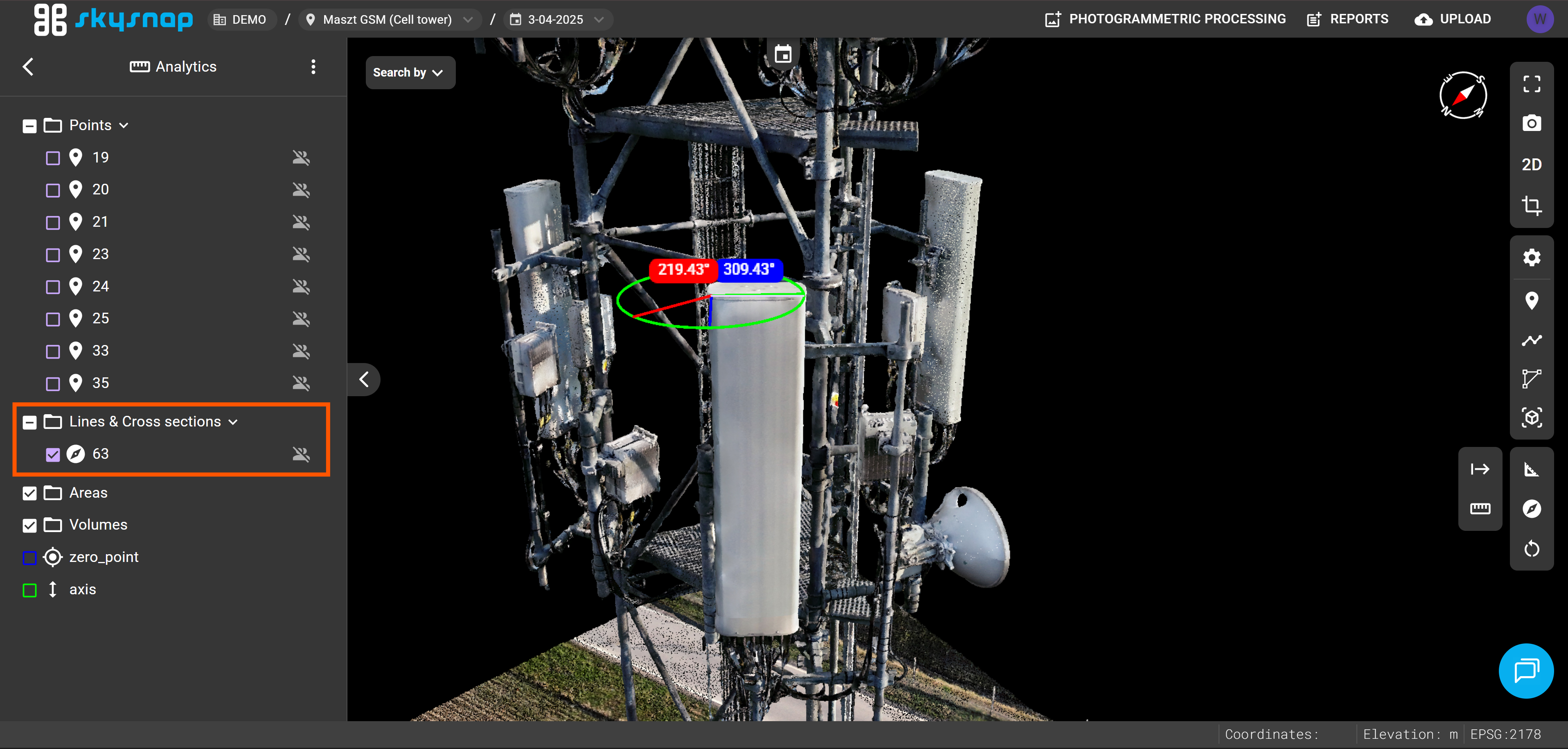

Pomiar przypisuje się do folderu "Lines & Cross sections" w zakładce "Analityka".
Pomiar nachylenia

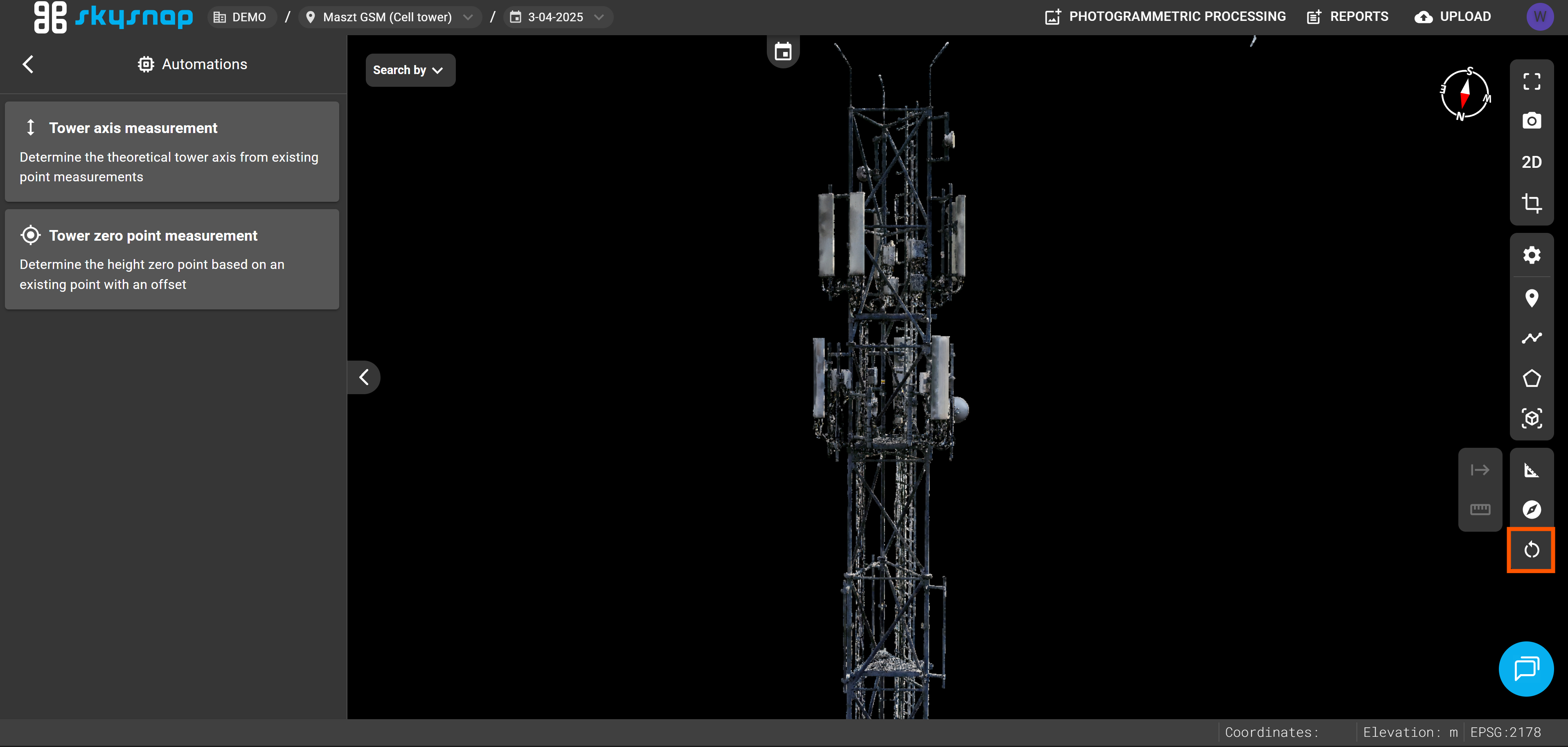

Funkcjonalność pozwala na jednoczesną weryfikację pochylenia elementu względem pionowej osi konstrukcji oraz poziomej linii horyzontu. Narzędzie znajduje się na prawym panelu bocznym w widoku projektu.

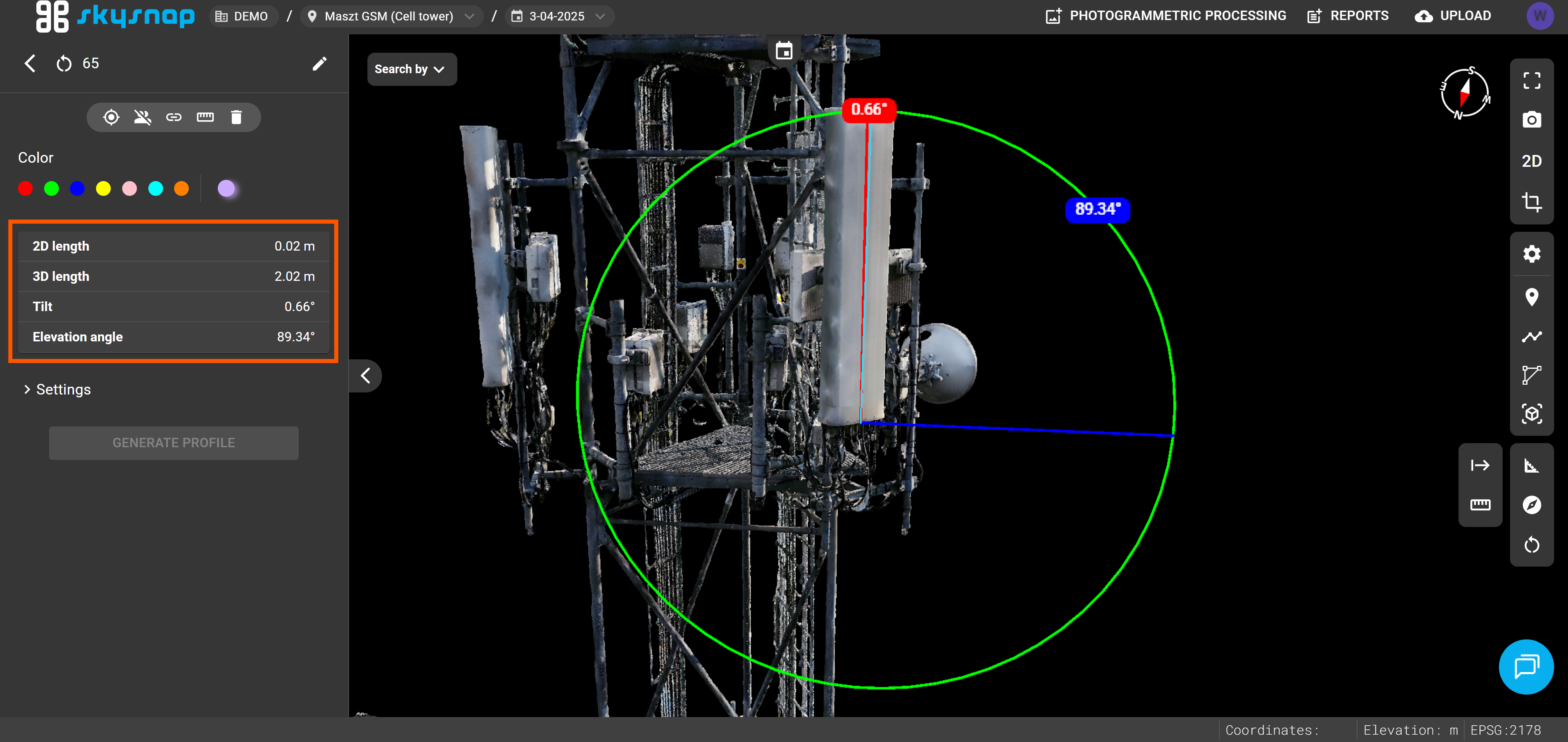

Aby wykonać pomiar, należy wskazać dwa punkty, co wyznacza linię pochylenia. Wynikiem działania modułu są dwa powiązane ze sobą parametry kątowe, wyliczane względem układu współrzędnych sceny 3D. Są to parametry:
-
Nachylenie - kąt odchylenia linii pomiarowej od pionu (osi Z).
-
Kąt elewacji - kąt nachylenia linii pomiarowej względem płaszczyzny poziomej (horyzontu).

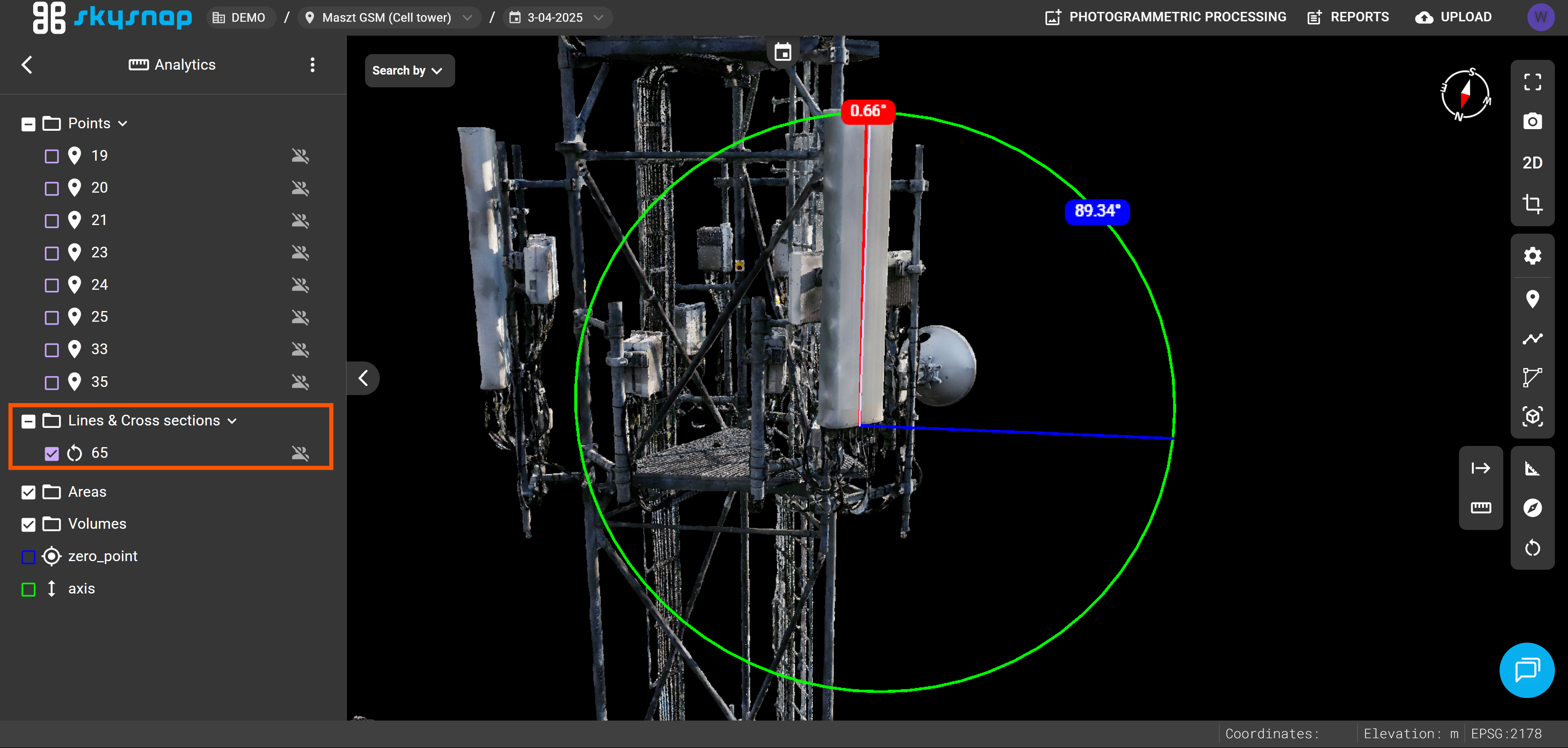

Linia pochylenia jest oznaczona kolorem jasnoniebieskim, czerwonym zaś nachylenie. Niebieską linię stanowi wyznaczony kąt elewacji.
Pomiar azymutu oś-punkt

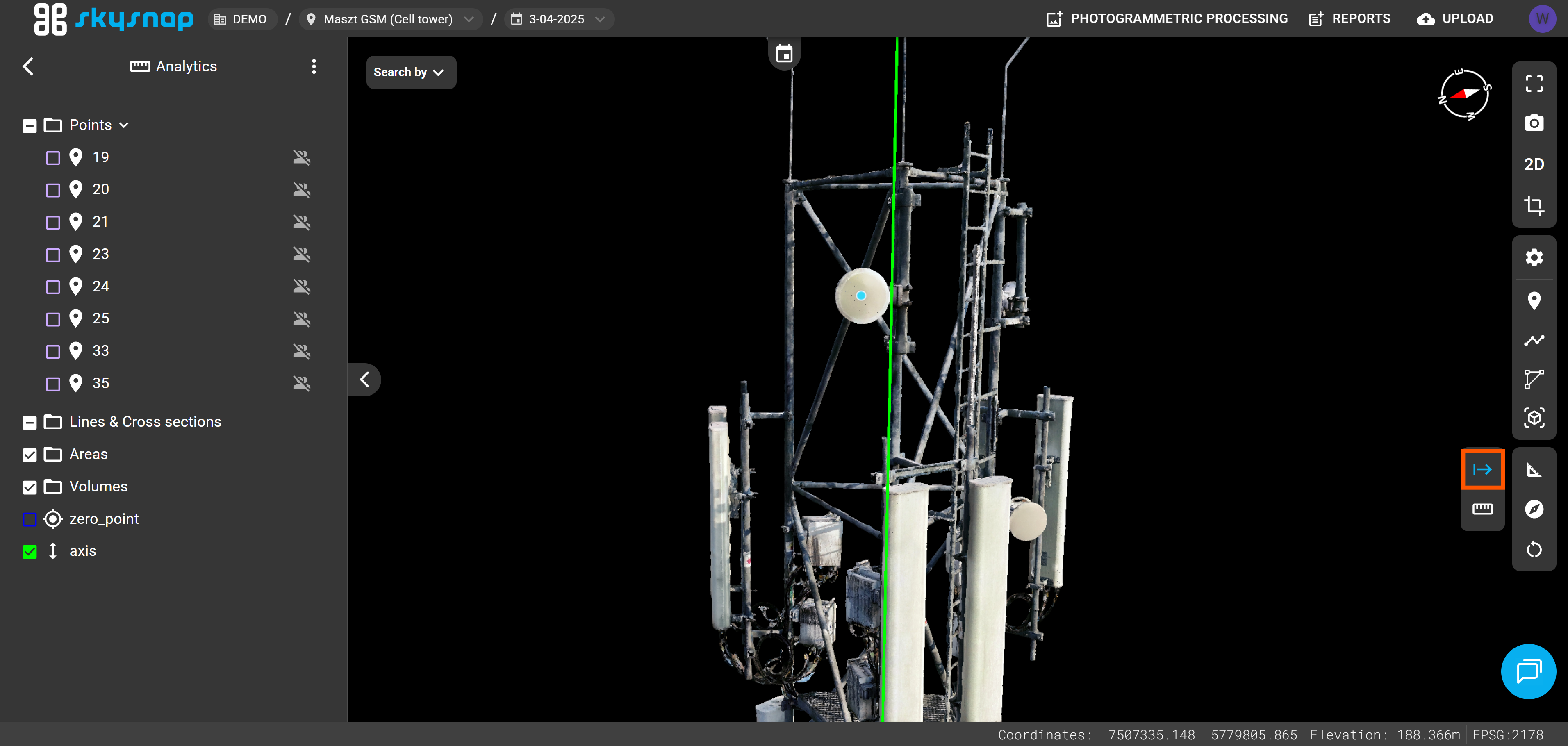

UWAGA: Pomiar azymutu oś-punkt jest dostępny wtedy, kiedy w projekcie jest wyznaczona oś obiektu. W przypadku braku osi funkcja jest wyszarzona. Chcesz wyznaczyć oś? Zapoznaj się z artykułem "Telekomunikacja | Automatyczne wyznaczanie osi wieży".

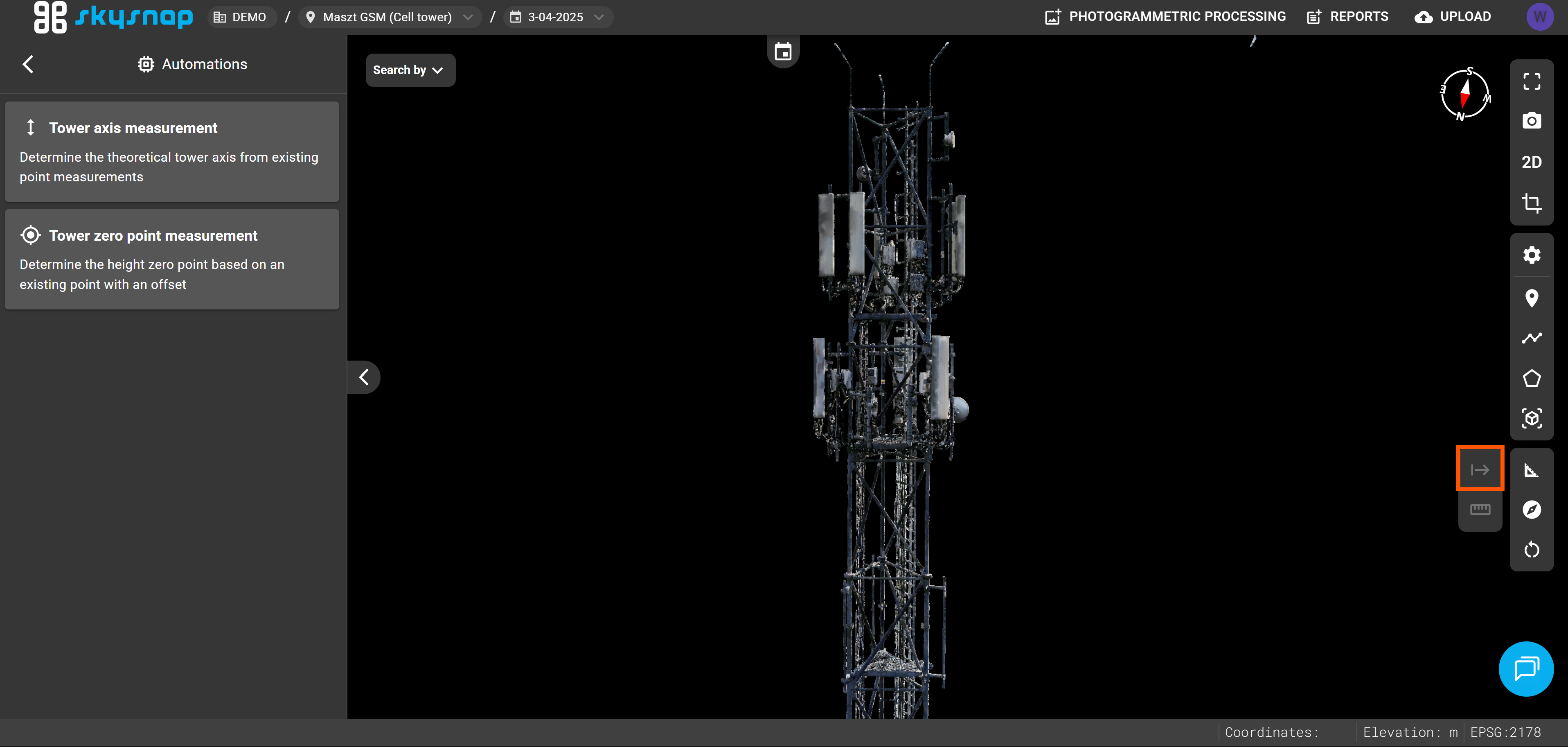

Pomiar azymutu w relacji oś–punkt określa kąt poziomy pomiędzy wyznaczoną osią wieży a dowolnym wskazanym obiektem (np. środkiem anteny sektorowej lub radiolinii). W kontekście wież telekomunikacyjnych jest to kluczowe, aby sprawdzić, czy anteny nadają dokładnie w tym kierunku, który zaplanował operator.
Należy wskazać jeden punkt na obiekcie, do którego chcemy wyznaczyć azymut.

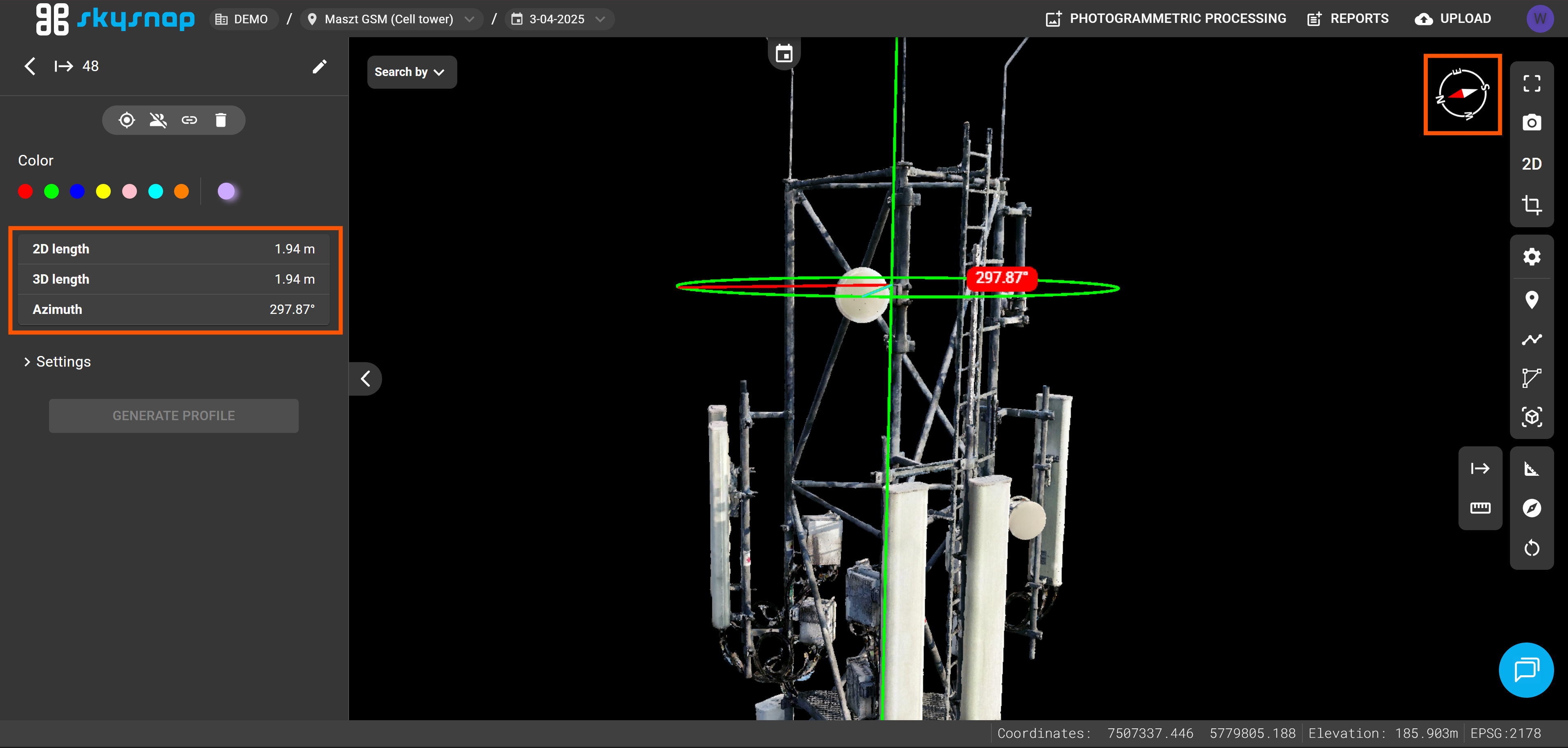

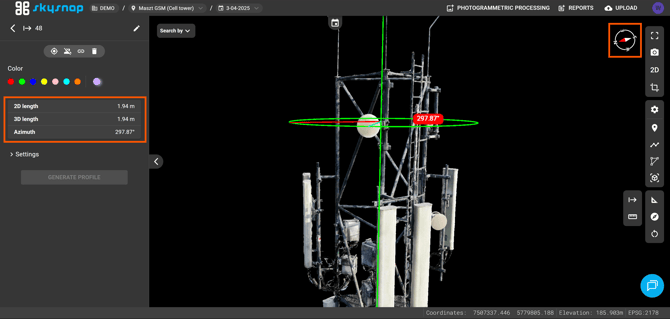

Po dodaniu pomiaru pojawia się zakładka jego właściwości, z której można odczytać wartość azymutu. Wynik pojawia się także na czerwonej etykiecie. Przy tym zadaniu przydatny okazuje się także kompas widoczny w prawym górnym rogu widoku.

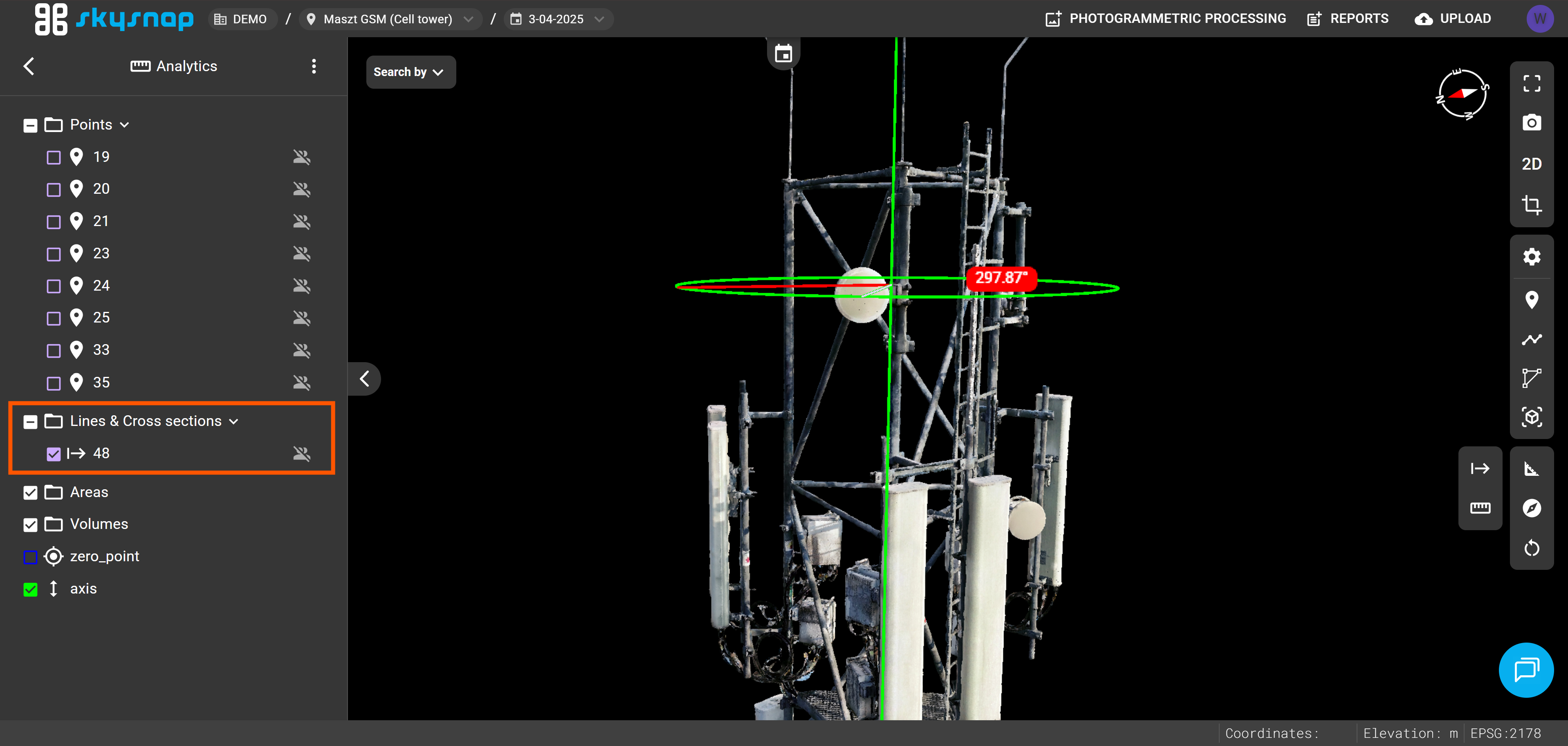

Pomiar przypisuje się do folderu "Lines & Cross sections" w zakładce "Analityka".

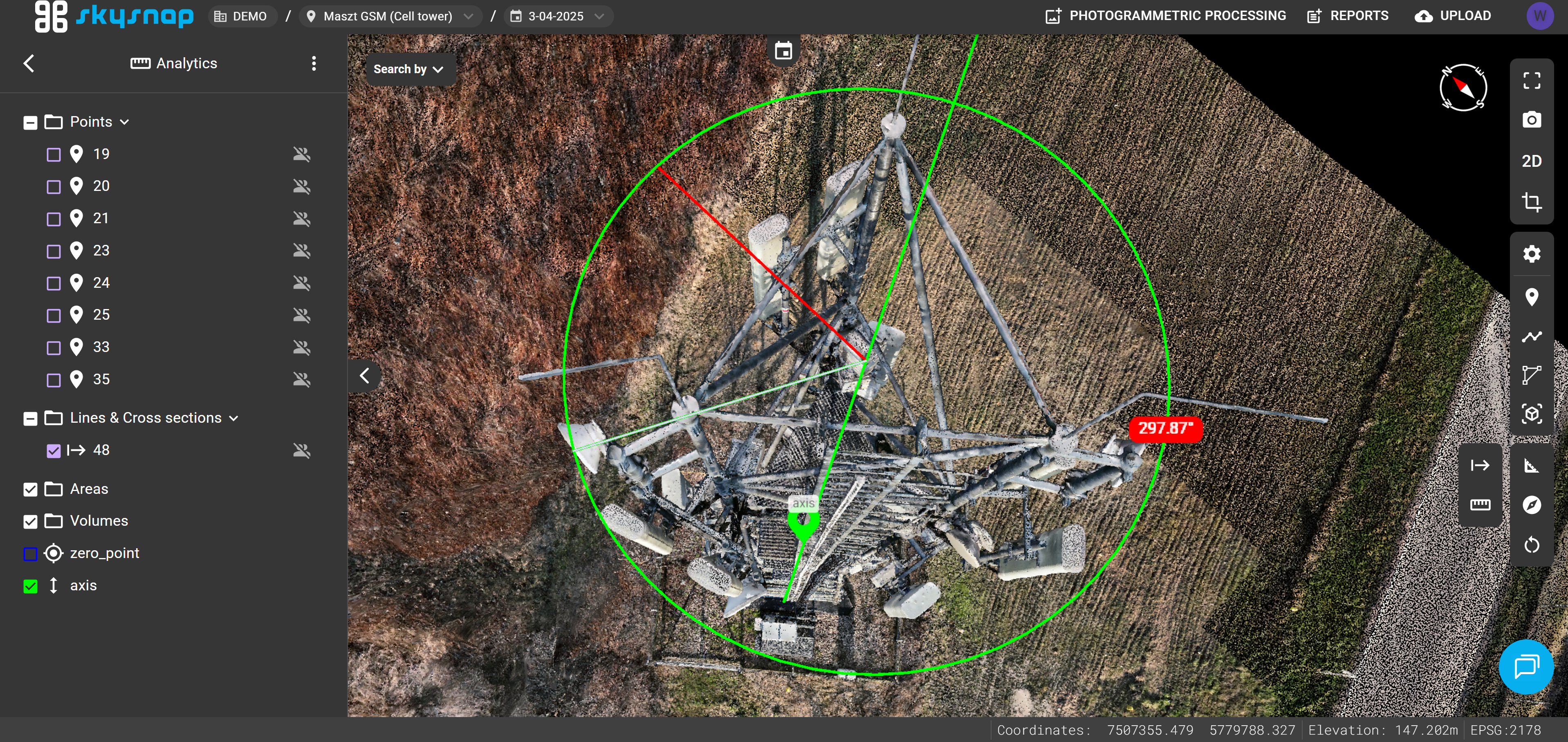

Czerwona linia wyznacza kierunek północy, niebieska - kierunek do umieszczonego punktu.
Pomiar pionowości
UWAGA: Pomiar pionowości jest dostępny wtedy, kiedy w projekcie jest wyznaczona oś obiektu. W przypadku braku osi funkcja jest wyszarzona. Chcesz wyznaczyć oś? Zapoznaj się z artykułem "Telekomunikacja | Automatyczne wyznaczanie osi wieży".

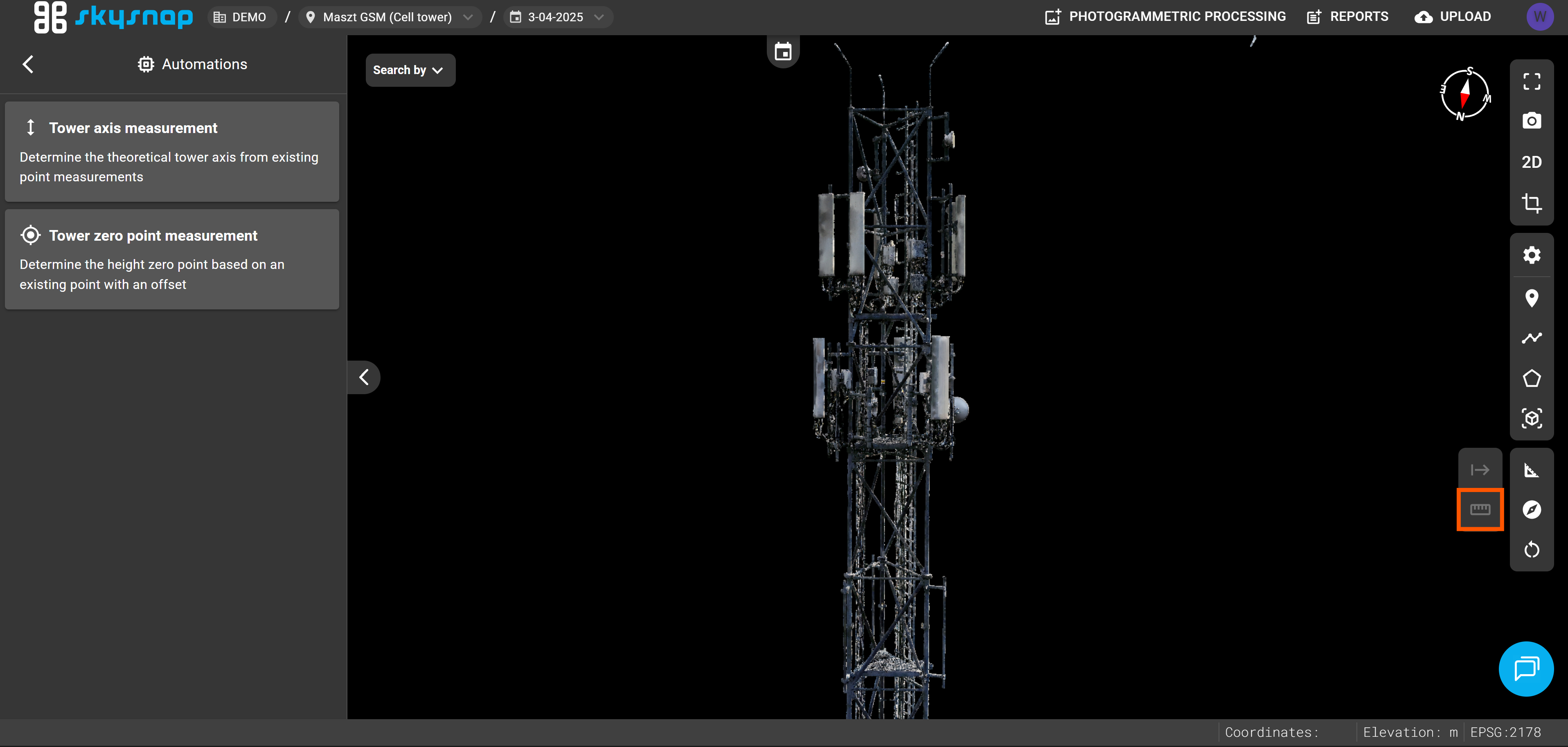

Działanie modułu pomiaru pionowości opiera się na analizie odchyleń wybranego punktu kontrolnego względem wyznaczonej wcześniej teoretycznej osi wieży. Narzędzie znajduje się w widoku projektu na prawym panelu bocznym.

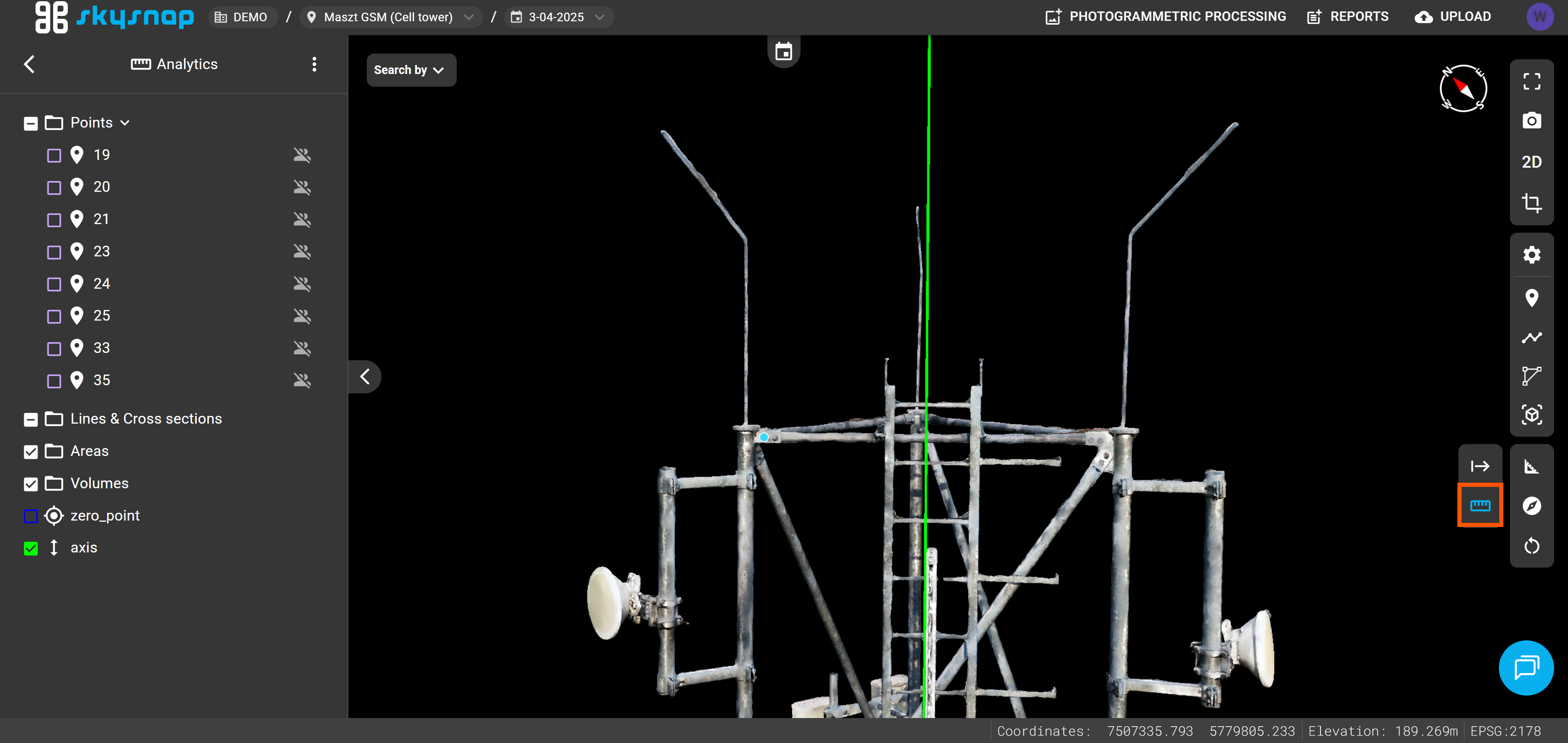

Aby przeprowadzić pomiar, należy wskazać miejsce na konstrukcji.

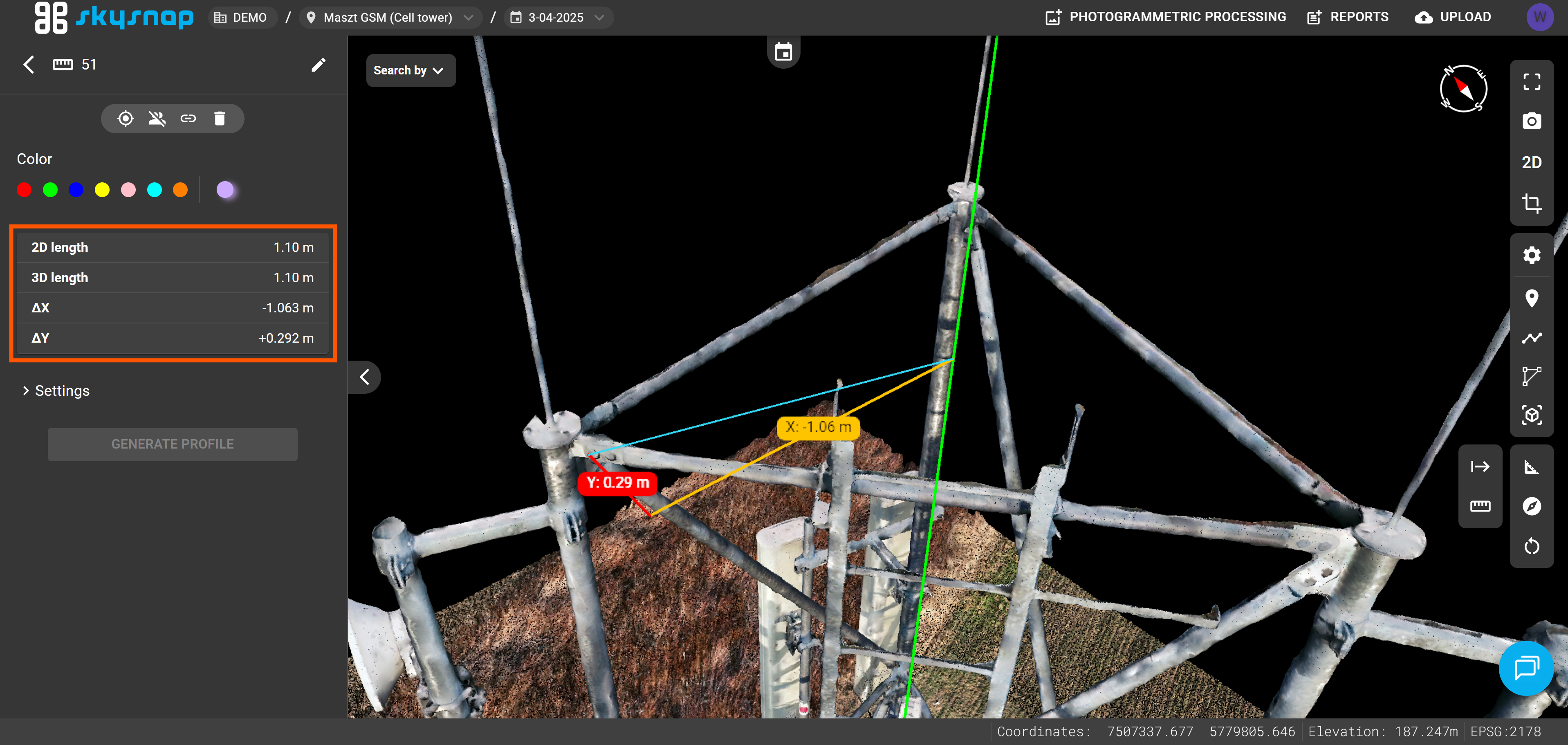

Następnie system oblicza odległość wskazanego punktu od osi referencyjnej, która traktowana jest jako punkt początkowy układu współrzędnych (0,0). Wartości ΔX i ΔY określają odchylenie konstrukcji od pionu w osiach tego układu, pozwalając na ocenienie lokalnej geometrii obiektu.

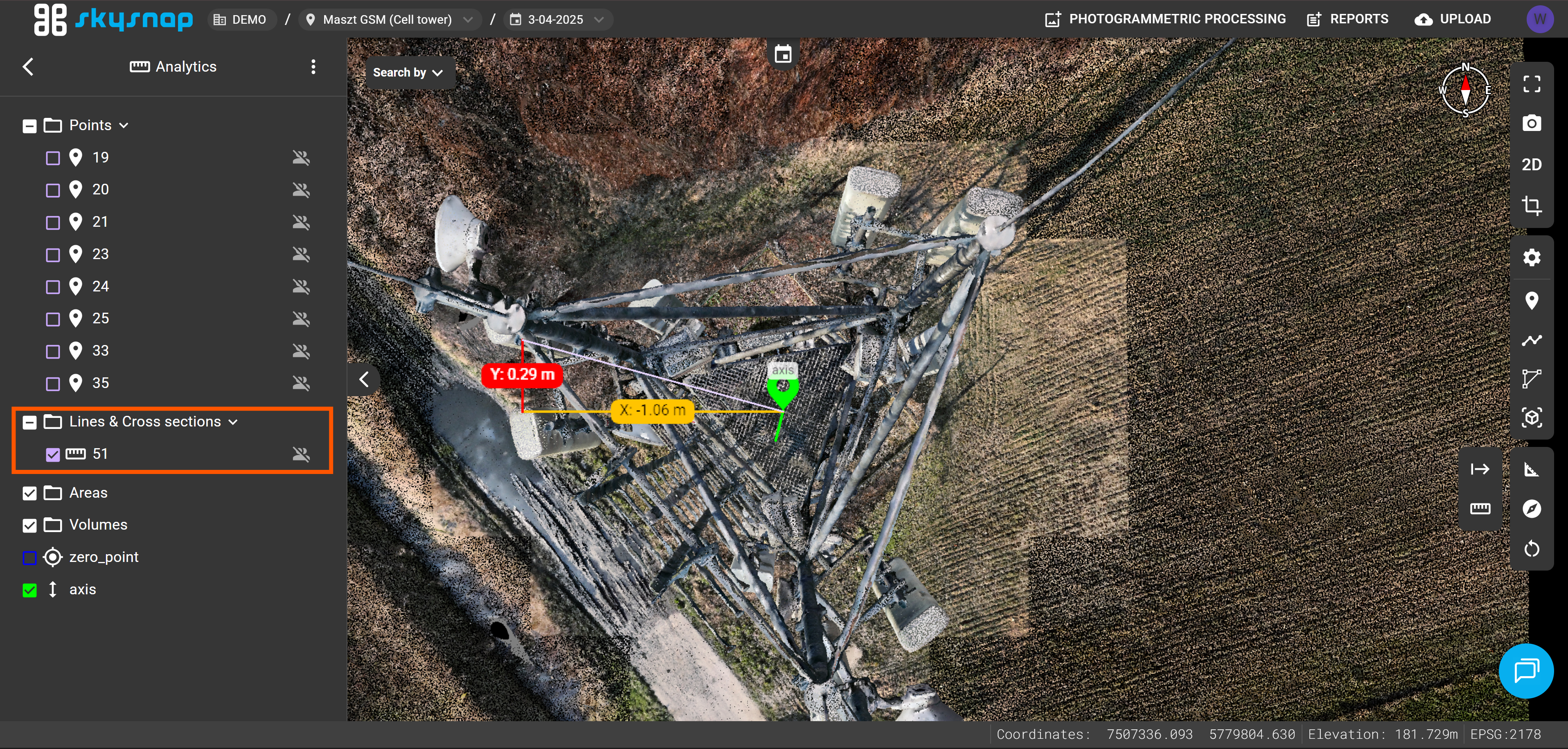

Pomiar przypisuje się do folderu "Lines & Cross sections" w zakładce "Analityka".
WSKAZÓWKA: Informacje na temat eksportu wyników oraz zmiany statusów wykonanych pomiarów znajdziesz w osobnym artykule: "Wykonywanie pomiarów".
