Etapy wyznaczania punktu zero wieży
Wprowadzenie
NOTATKA: Automatyczne wyznaczanie punktu zero wysokości jest dostępne wyłącznie dla typu inwestycji „Telekomunikacja”.
Precyzyjna analiza geometrii wieży telekomunikacyjnej wymaga poprawnego zdefiniowania poziomu zerowego, czyli rzeczywistej początkowej wysokości konstrukcji przyjętej przez projektanta. W przypadku, gdy obszar zawierający ten poziom jest zasłonięty na chmurze punktów lub modelu 3D, bezpośrednie jego wskazanie jest utrudnione.
Prezentowane narzędzie rozwiązuje ten problem za pomocą przesunięcia wysokościowego. Pozwala ono na wyznaczenie rzeczywistego punktu zero obiektu poprzez wskazanie odsłoniętego punktu bazowego i wprowadzenie znanej wartości offsetu pionowego.
Offset pionowy to różnica wysokości pomiędzy wskazanym punktem bazowym a rzeczywistym punktem zero wysokości obiektu. Jego wartość możesz wyznaczyć m.in. na podstawie analizy dokumentacji projektowej wieży czy szkiców lub pomiarów terenowych.
OSTRZEŻENIE: W ramach jednego projektu można utworzyć tylko jeden punkt zero wysokości. Po jego utworzeniu kafelek automatyzacji zostanie wyszarzony, a ponowne uruchomienie funkcji nie będzie możliwe. Aby wyznaczyć ponownie punkt zero wysokości, najpierw usuń punkt zawierający tę informację, który już jest przypisany do projektu.
WSKAZÓWKA: Omawianą funkcjonalność można znaleźć w panelu "Automatyzacje" w widoku projektu. Można z niej skorzystać wyłącznie w widoku 3D.
Etapy wyznaczania punktu zero wieży

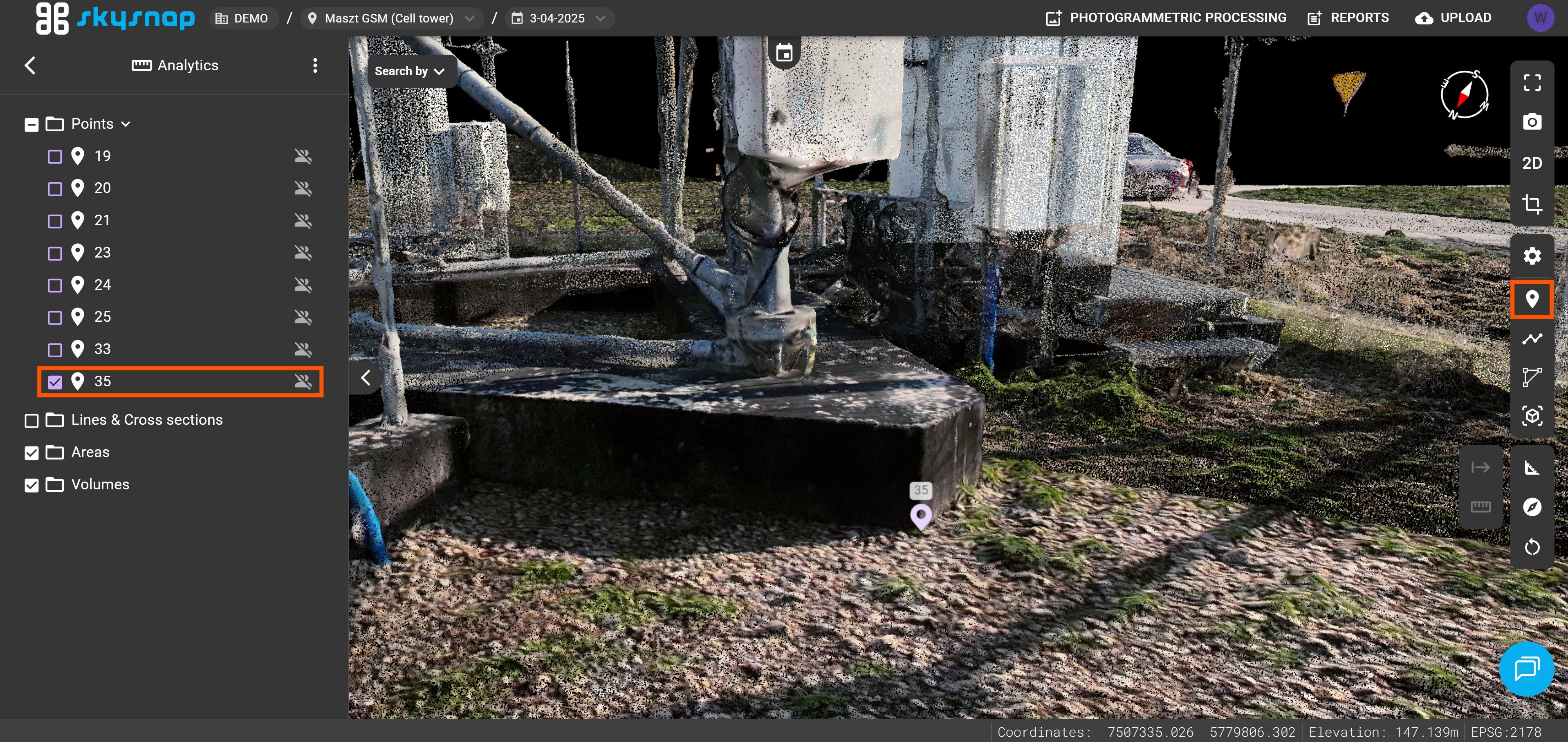

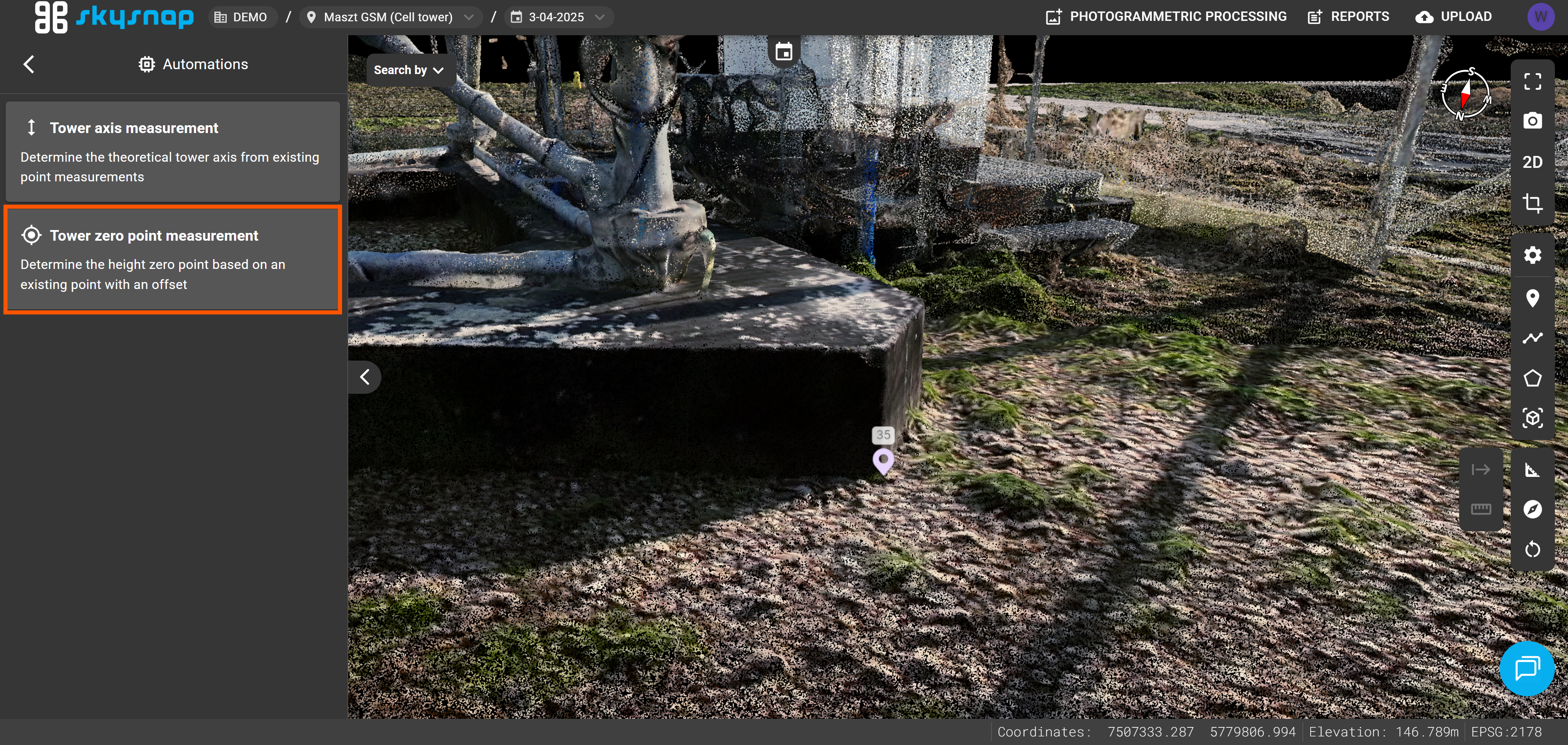

1. Przy użyciu narzędzia "Dodaj punkt" wstaw pinezkę na punkt, od którego znasz odległość do podstawy wieży. Będzie on stanowił punkt odniesienia.
Wybrany punkt musi być dobrze widocznym, stabilnym elementem konstrukcji.

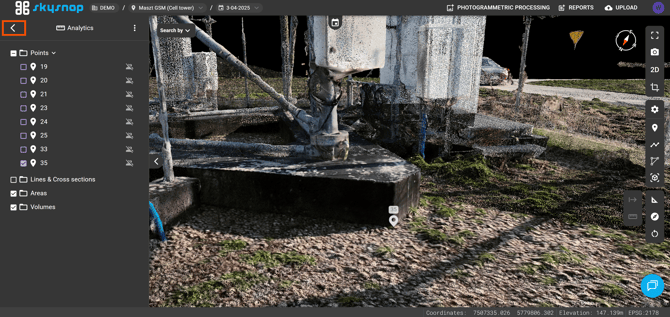

2. Cofnij się do widoku głównego projektu.

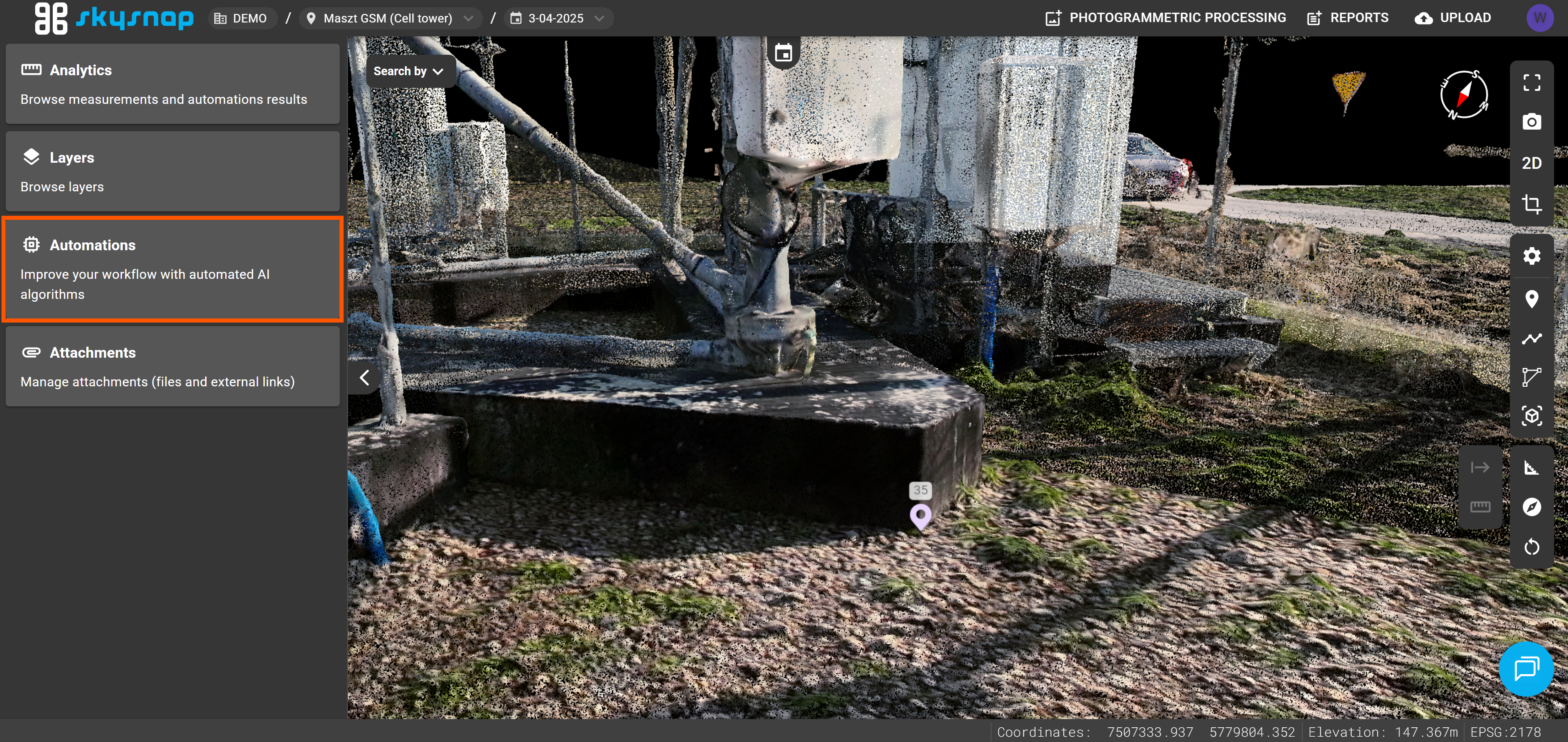

3. Wybierz kafelek "Automatyzacje".

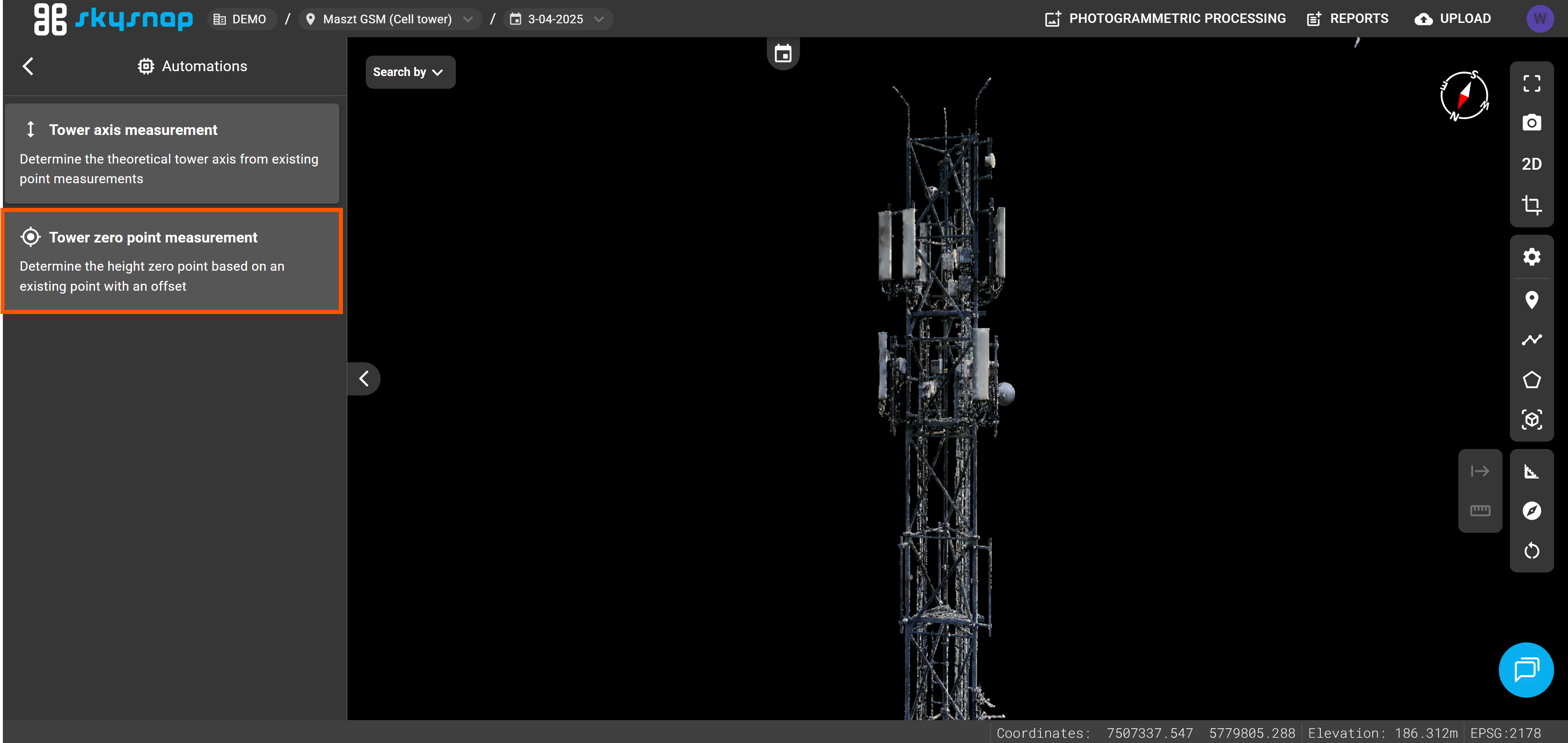

4. Wybierz automatyzację "Punkt zero wysokości".

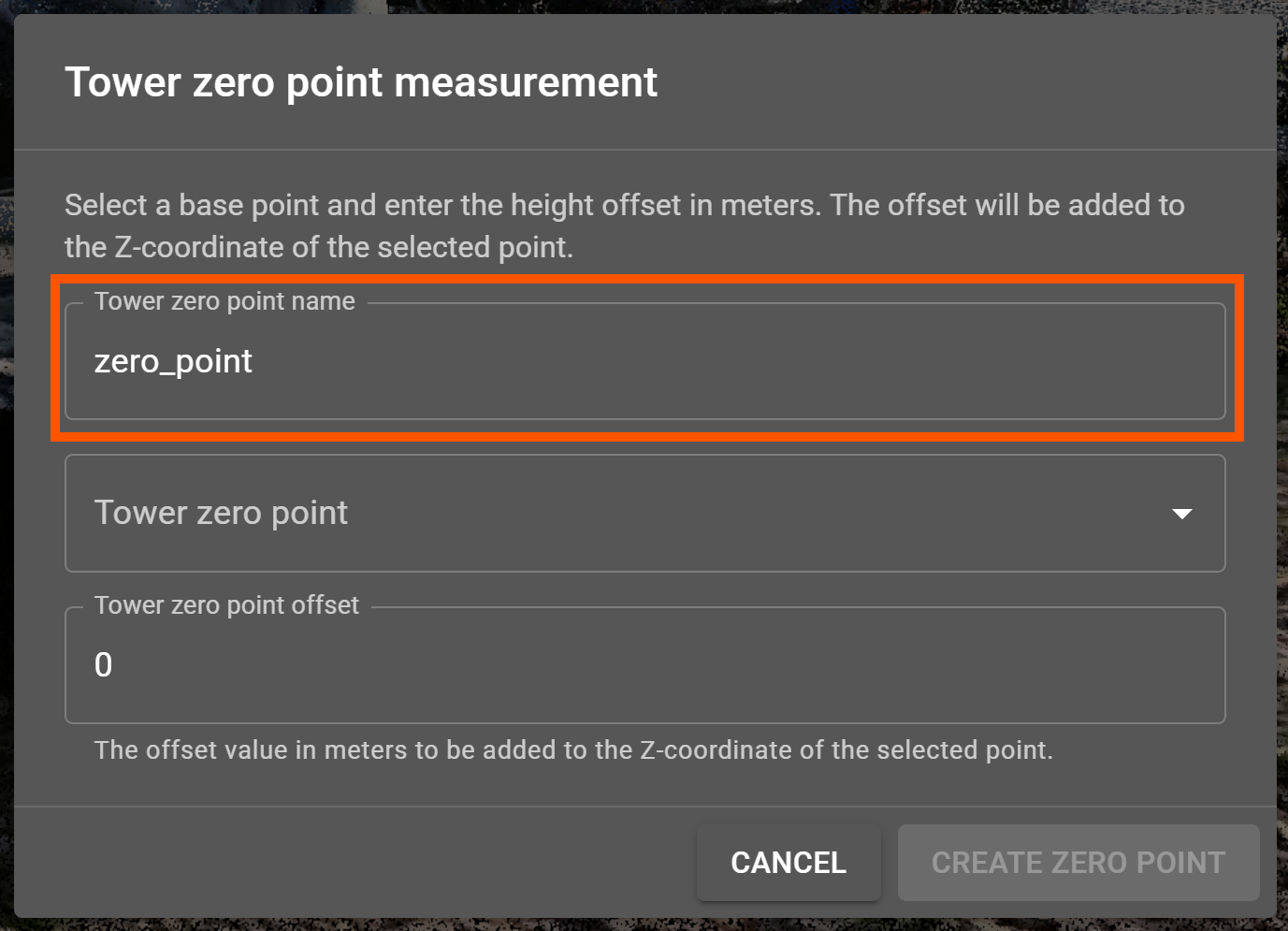

5. Wprowadź nazwę punktu.

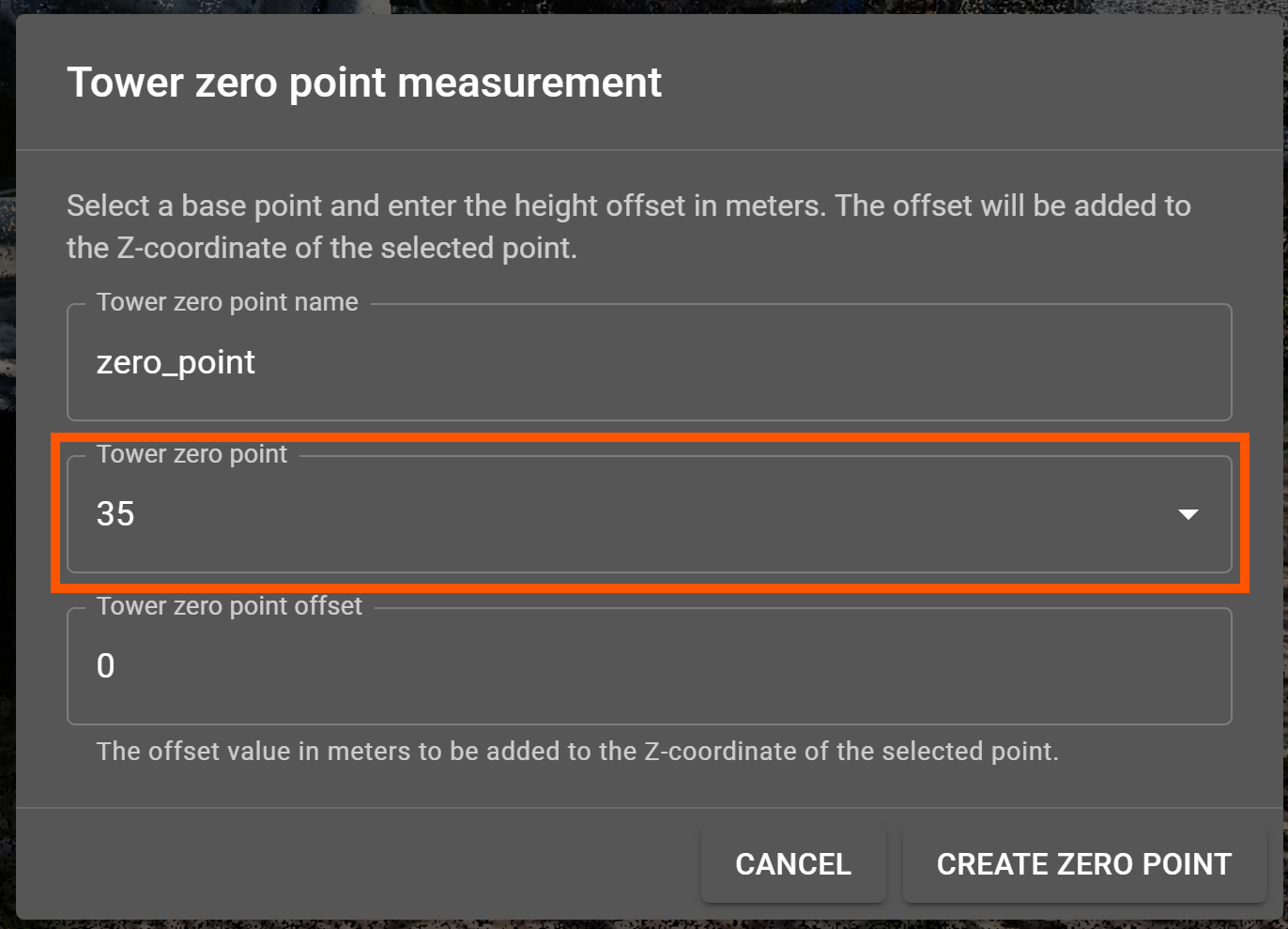

6. Wybierz z listy rozwijalnej poprzednio dodany punkt.

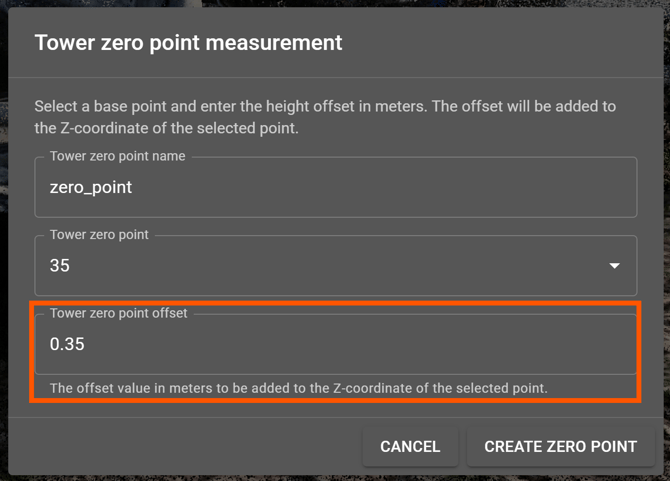

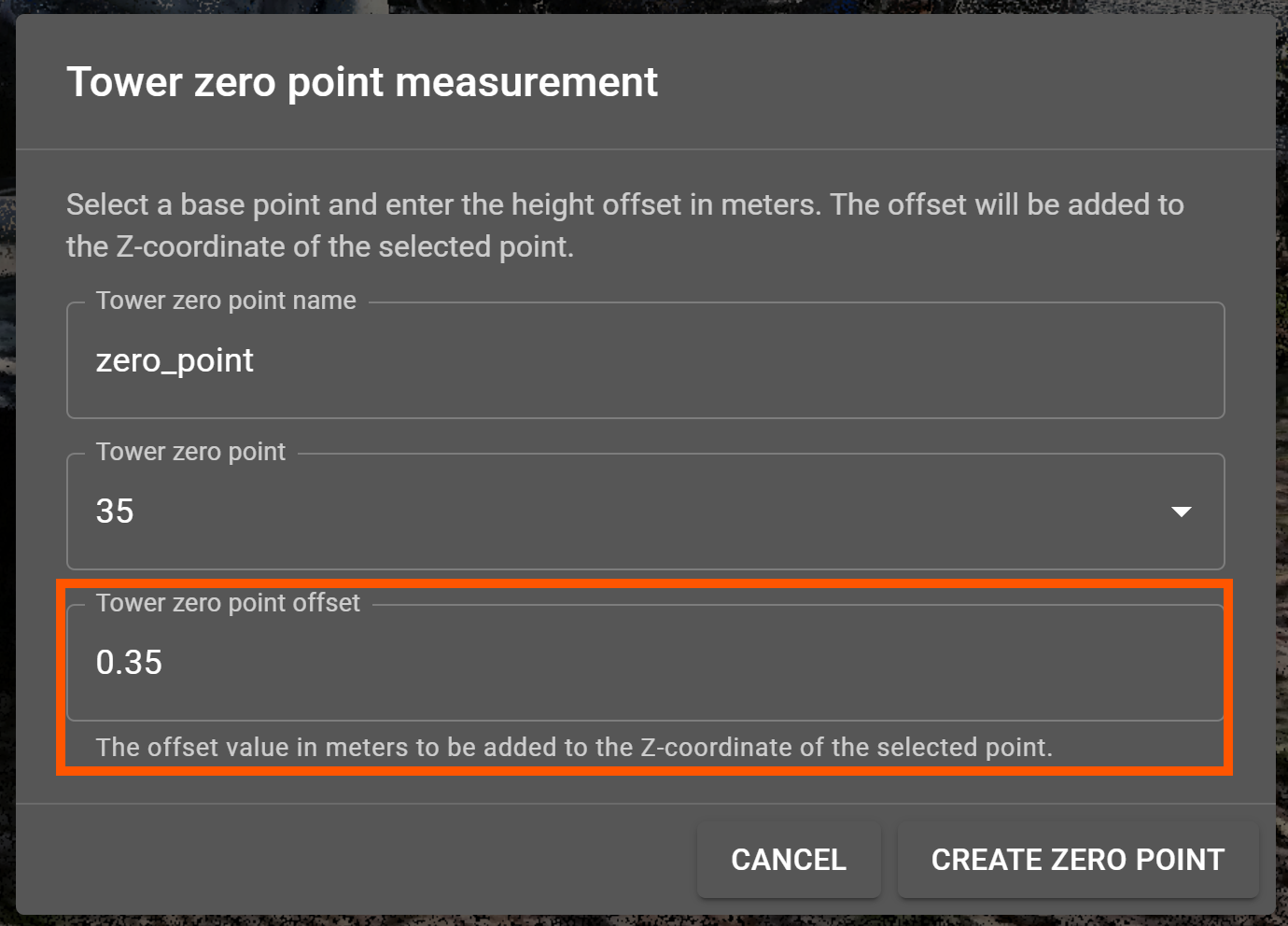

7. Wpisz znaną wartość przesunięcia (offset'u).
WSKAZÓWKA: Jeśli docelowy punkt zero znajduje się poniżej wybranego punktu bazowego, wartość przesunięcia należy wprowadzić ze znakiem minus (ujemnym). W przeciwnym wypadku wpisuje się wartość dodatnią.

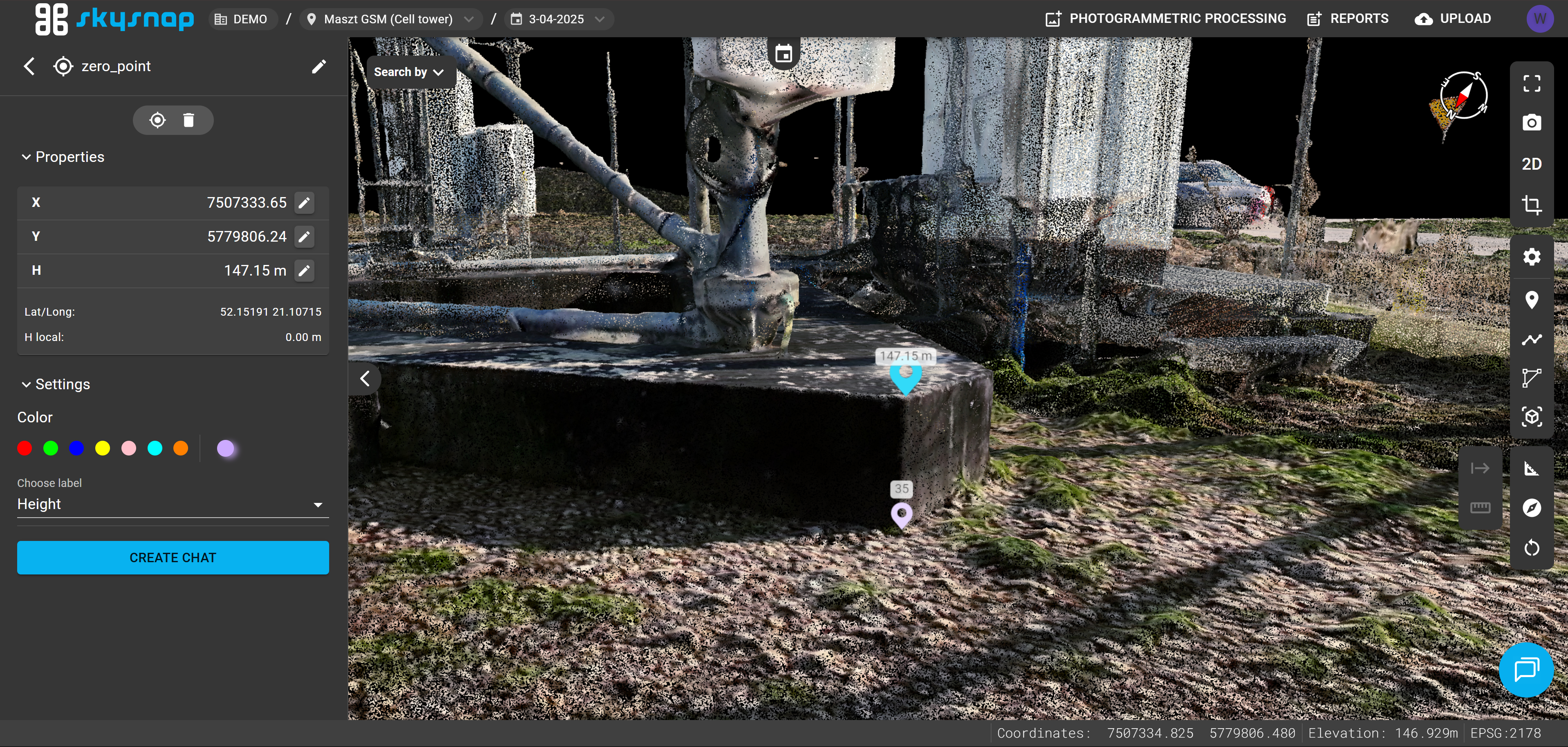

Po zatwierdzeniu operacji zostanie wyświetlony panel właściwości wyznaczonego punktu zero wysokości. Zawiera on m. in. współrzędne punktu. Dodatkowo umożliwia on zmianę stylu oraz wyświetlanego napisu etykiety. Można także zostawić wiadomość dla innych użytkowników dotyczącą punktu.

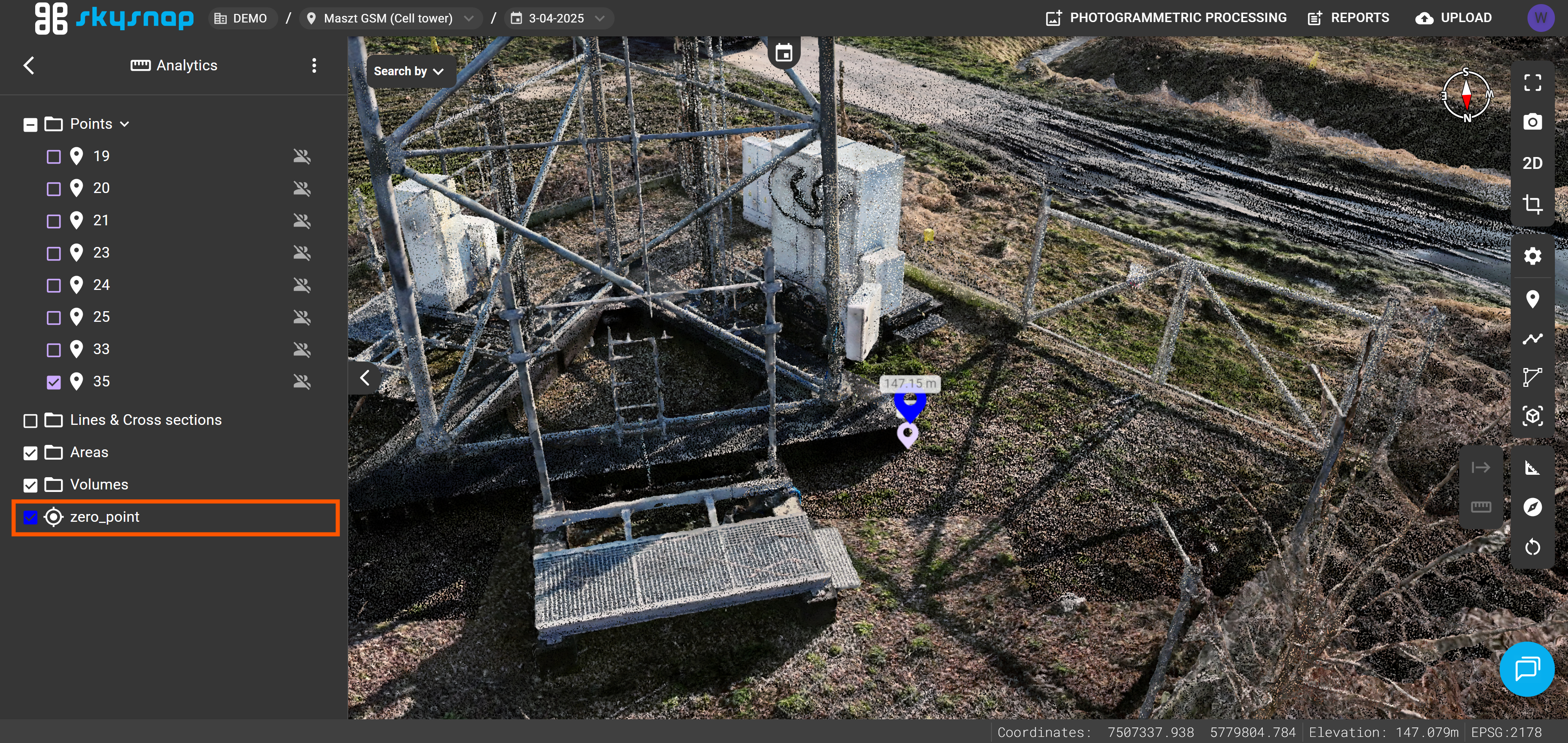

Wyznaczony punkt znajduje się w zakładce "Analityka".
