Wprowadzenie
NOTATKA: Automatyczne wyznaczanie osi wieży jest dostępne wyłącznie dla typu inwestycji o typie „Telekomunikacja”.
Wyznaczona oś wieży może służyć jako punkt odniesienia do dalszych pomiarów i analizy geometrii obiektu. Po jej utworzeniu dostępne są funkcje pomiaru azymutu oś–punkt oraz pomiaru pionowości.
Oś wieży jest wyznaczana na podstawie wcześniej pomierzonych punktów. Wystarczy jeden punkt, aby wyznaczyć oś.
Pomiary można wykonywać zarówno na chmurze punktów, jak i na modelu 3D.
OSTRZEŻENIE: W ramach jednego projektu można utworzyć tylko jedną oś wieży. Po jej utworzeniu kafelek automatyzacji zostanie wyszarzony, a ponowne uruchomienie funkcji nie będzie możliwe. Aby utworzyć nową oś, najpierw usuń oś już przypisaną do projektu.
WSKAZÓWKA: Automatyzację „Oś wieży” znajdziesz w widoku projektu, w zakładce „Automatyzacje”. Można z niej skorzystać wyłącznie w widoku 3D.
Etapy wyznaczania osi

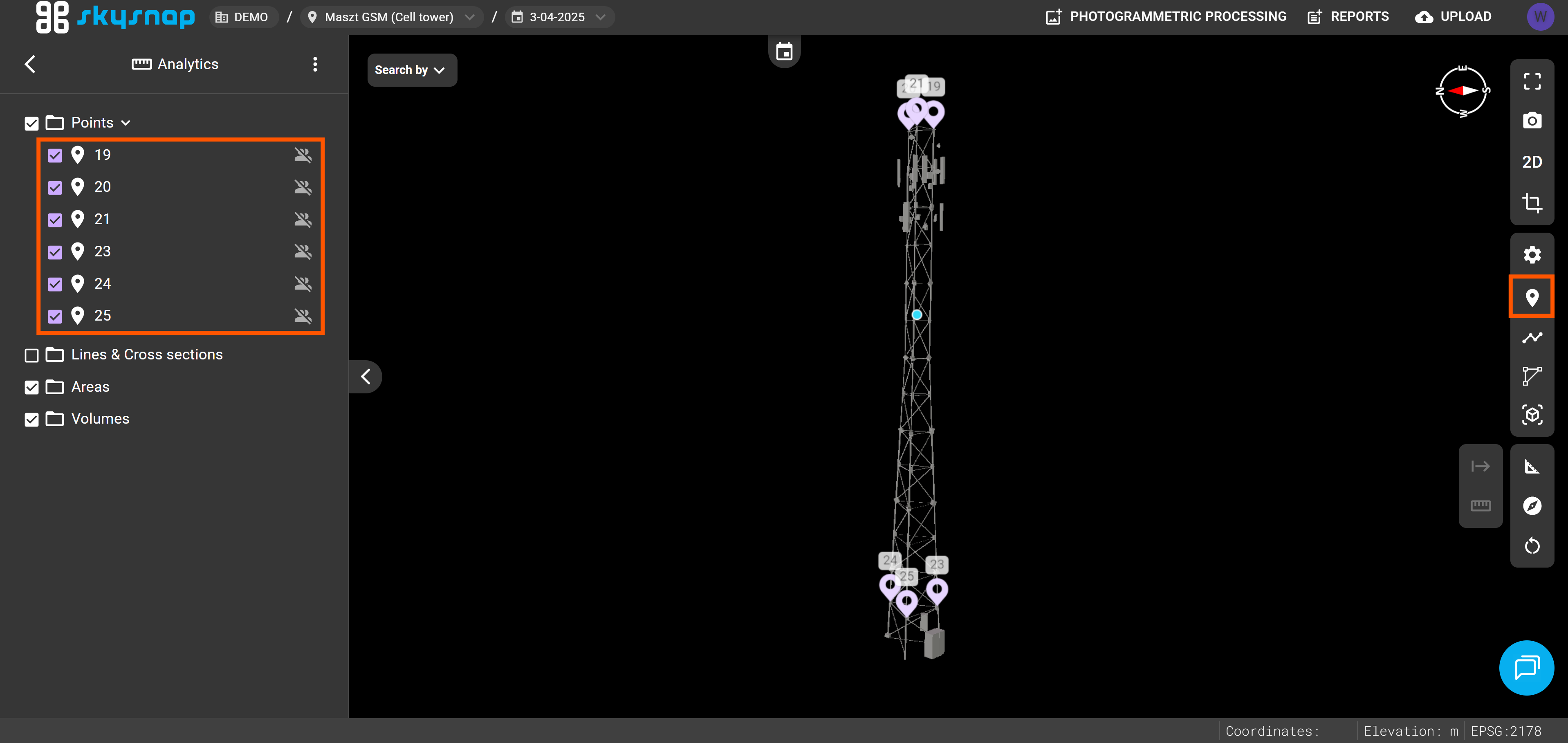

1. Dodaj punkty narzędziem pomiarowym "Dodaj punkt".
Na ich podstawie zostanie wyznaczona oś wieży. Pomierzone punkty zostaną przypisane do odpowiedniego folderu w kafelku "Analityka".

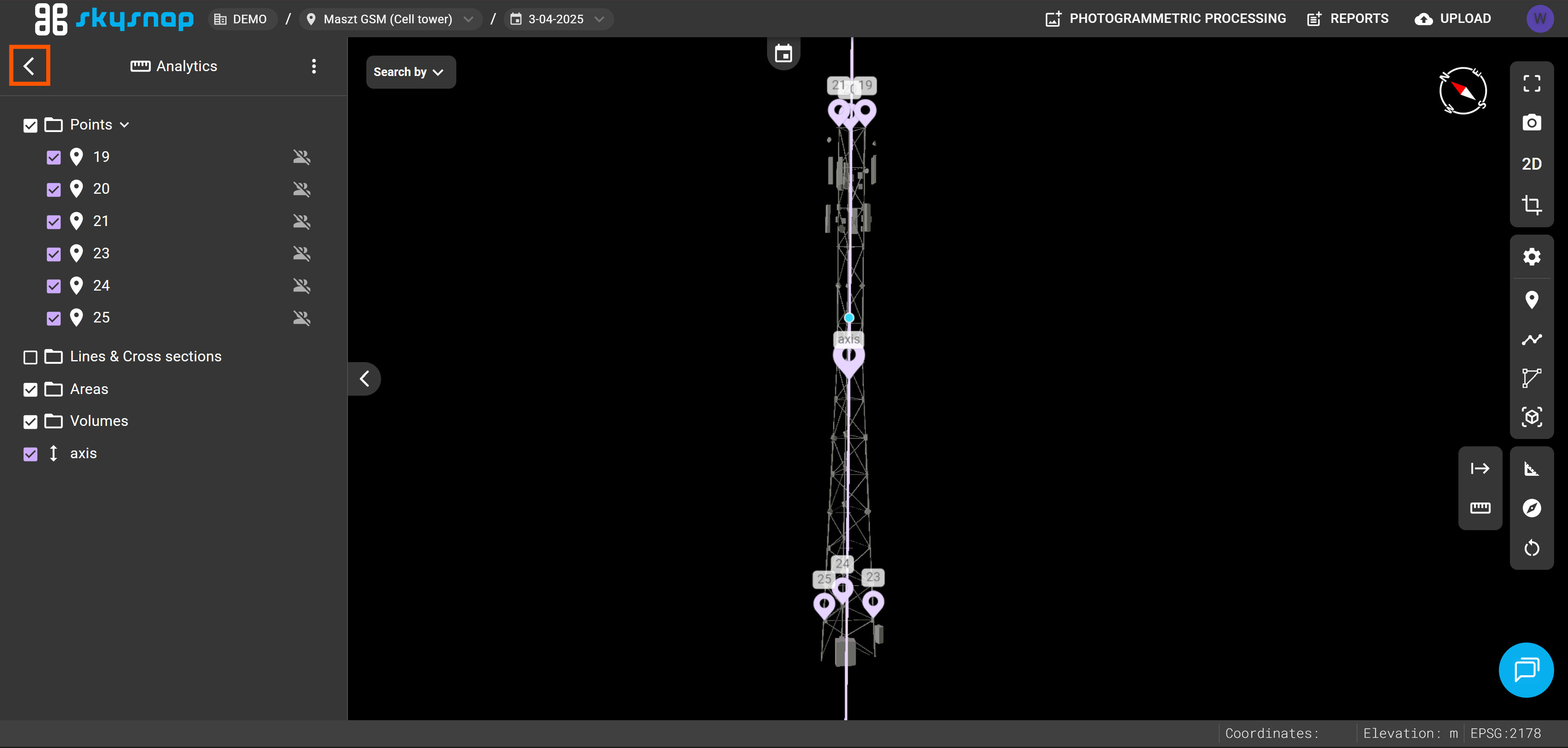

2. Cofnij się strzałką do panelu głównego.

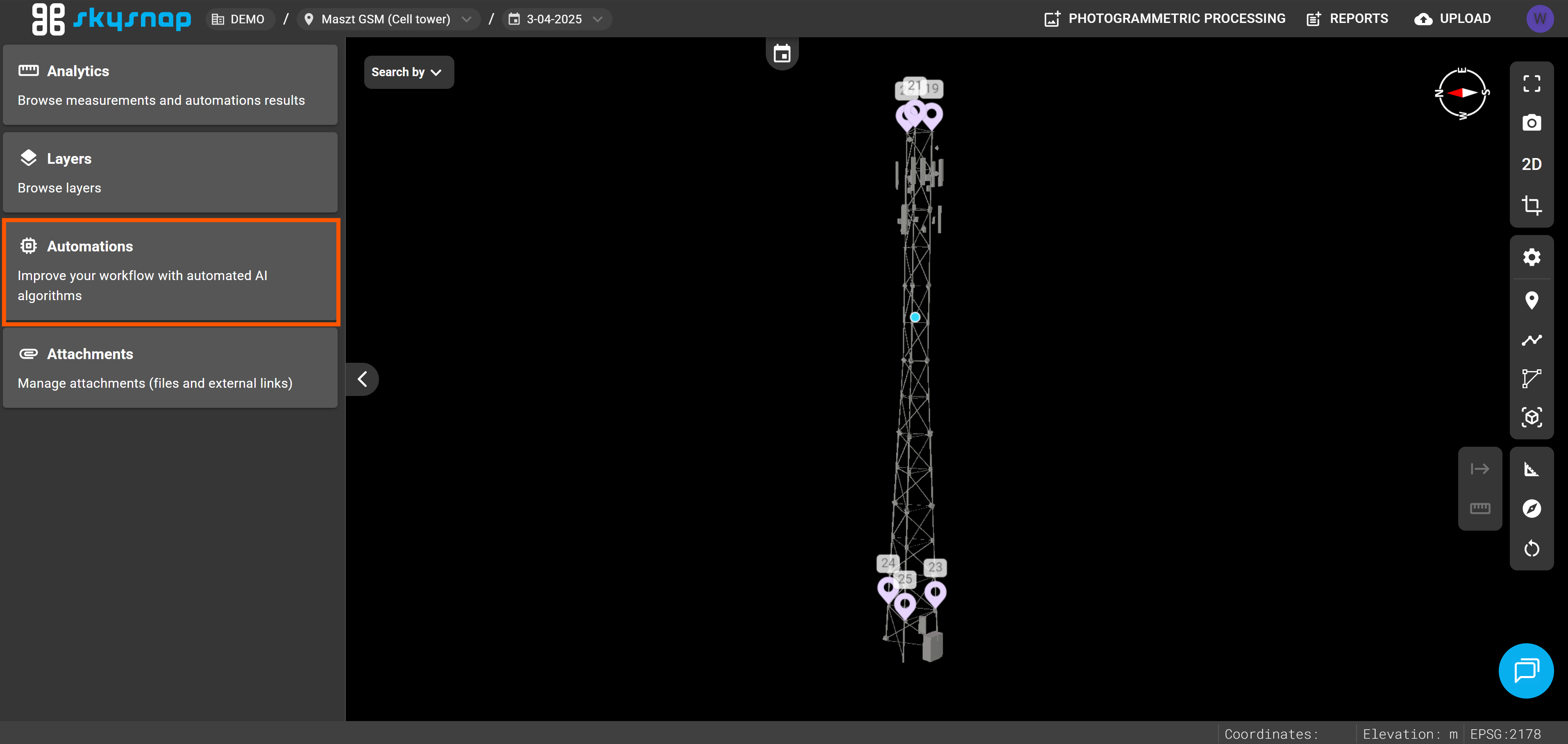

3. Wybierz zakładkę "Automatyzacje".

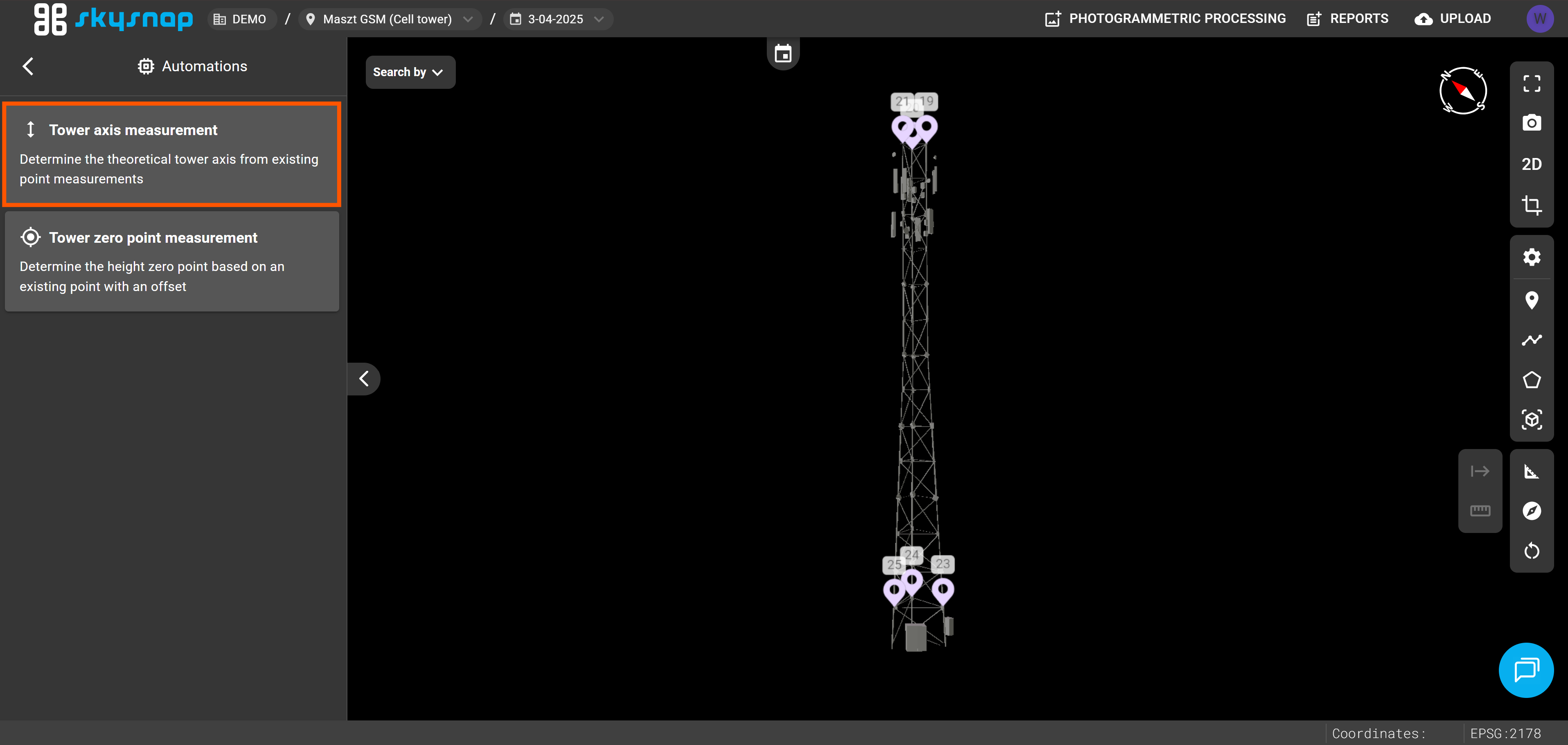

4. Wybierz automatyzację "Oś wieży".
Pojawi się okno z ustawieniami wybranej automatyzacji.

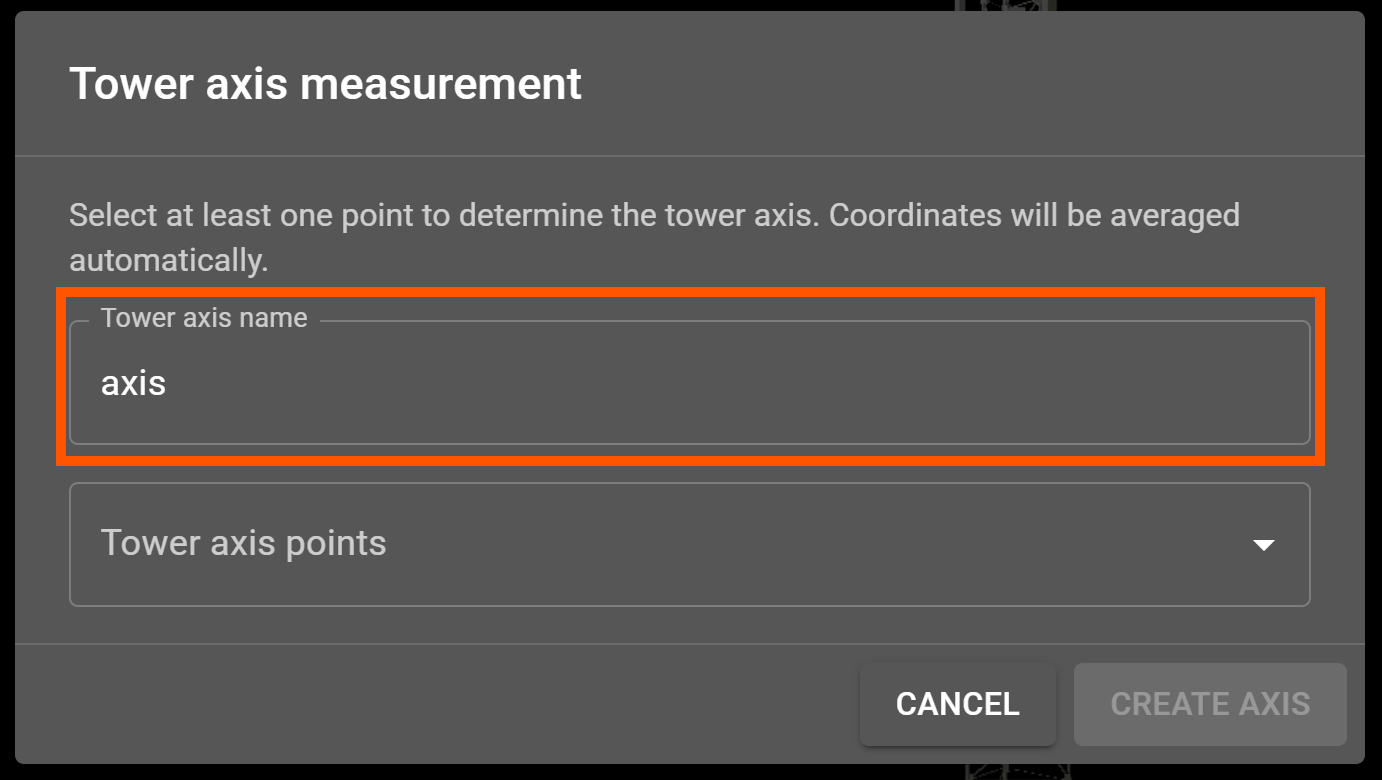

5. Wpisz nazwę osi.

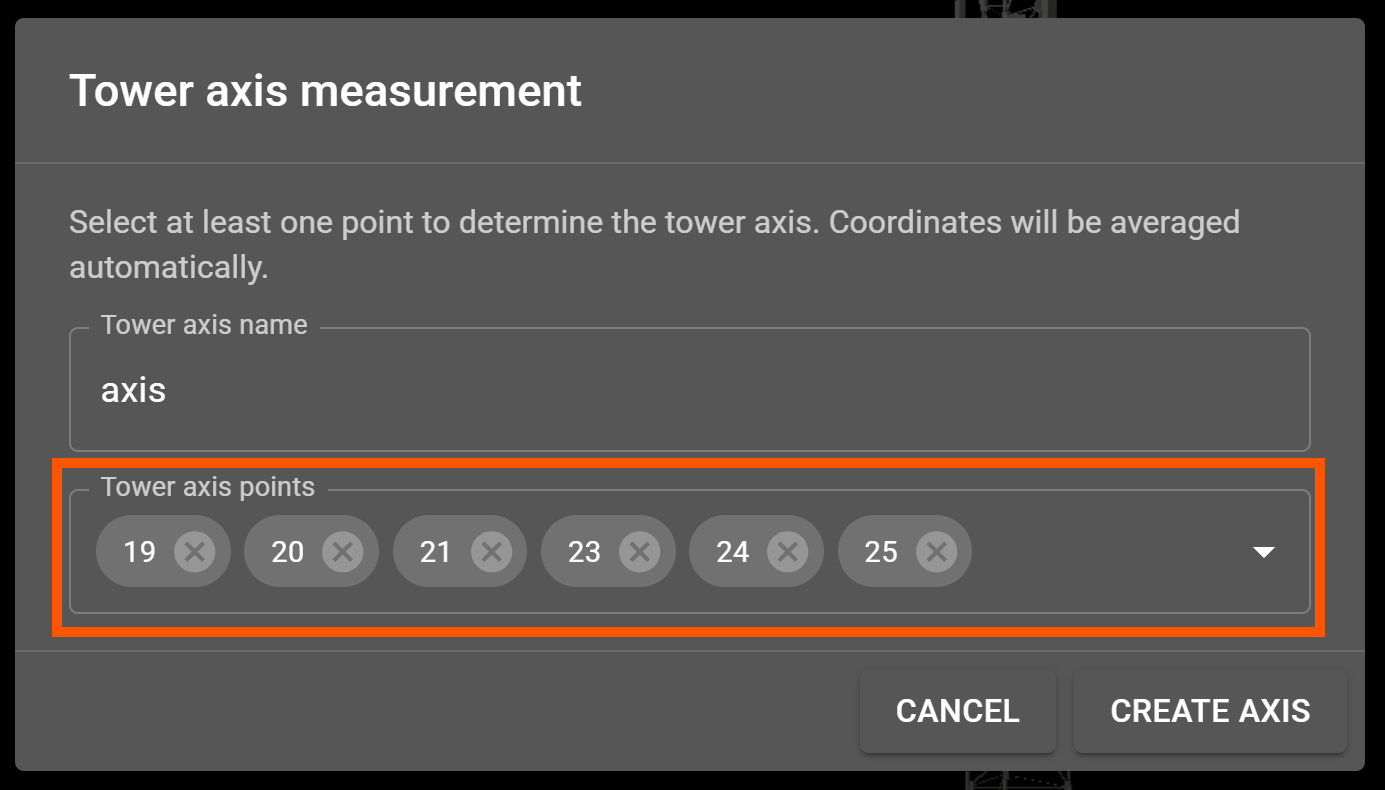

6. Wybierz z listy wielokrotnego wyboru wcześniej wyznaczone punkty.

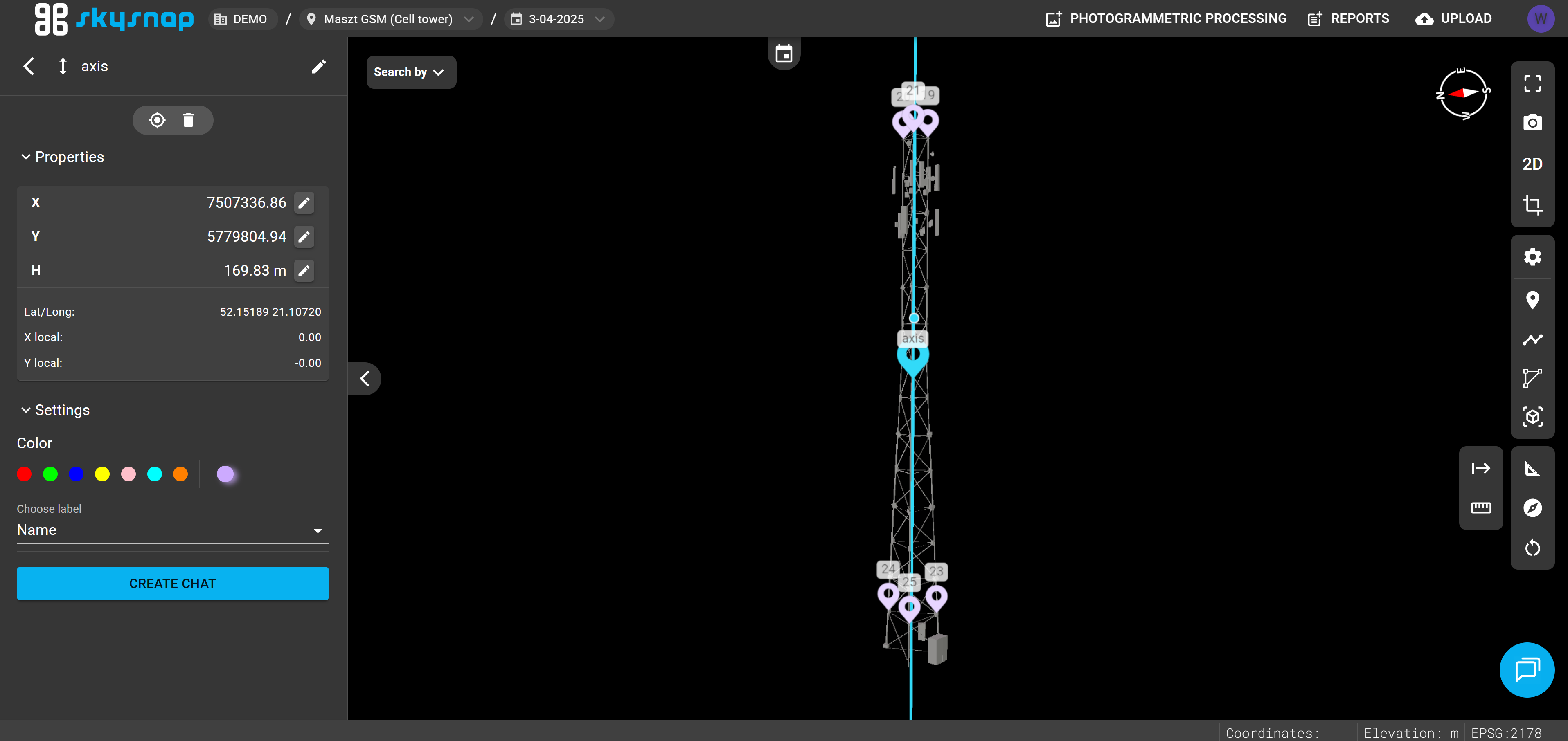

Bezpośrednio po kliknięciu przycisku "Stwórz oś" wynikiem automatyzacji jest oś wyznaczona na podstawie wskazanych punktów. Dodatkowo otwiera się panel właściwości geometrii osi.
Wynikową oś można znaleźć w panelu "Analityka".
