Automatyczne generowanie objętości

Narzędzie automatycznych objętości masowo generuje sekcje objętościowe wzdłuż osi drogi lub toru na podstawie pikietażu. Zamiast ręcznego wyznaczania każdej bryły definiujesz oś, zakres, powierzchnie i interwał, a portal podzieli odcinek na sekcje i obliczy dla każdej z nich wykop, nasyp oraz objętość netto.

Spis treści:

Wymagania

Automatyzacja procesu

Wyniki w kafelku Analityka

Rozliczanie pojedynczych sekcji

Raporty

Wymagania

Aby skorzystać z narzędzia, w projekcie muszą znajdować się:

  • wektorowa warstwa liniowa reprezentująca oś (np. oś drogi lub tory),
  • dane wysokościowe (raster wysokościowy) potrzebne do obliczeń objętości.

UWAGA: Oś musi być wgrana jako dedykowany typ danych „kilometraż" i zawierać atrybut start, który określa, od jakiego kilometrażu zaczyna się odcinek. To na jego podstawie portal przypisuje każdej sekcji właściwy kilometraż. Bez atrybutu start dane nie przetworzą się poprawnie.



Automatyzacja procesu

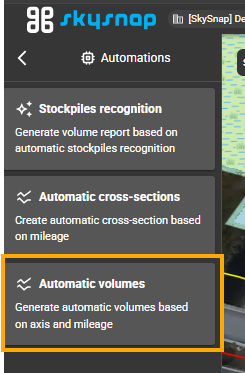

Kafelek „Automatyzacje" znajduje się w lewym panelu, a w nim Automatyczne objętości — wygeneruj automatyczne objętości bazując na osi i kilometrażu.



Pozostałe automatyzacje opisane są w pozostałych artykułach.

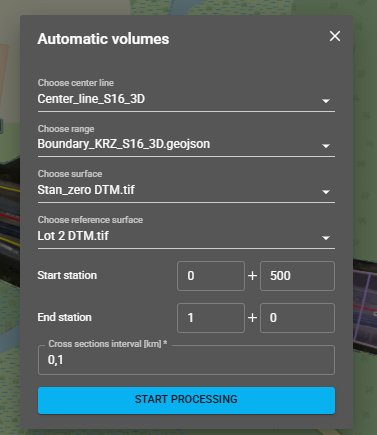

W oknie „Automatyczne objętości" uzupełnij parametry:

  • Oś (Choose center line) — warstwa liniowa, wzdłuż której generowane będą sekcje (np. Center_line_S16_3D),
  • Wybierz zakres (Choose range) — warstwa wektorowa definiująca obszar cięcia (np. granice opracowania); parametr opcjonalny,
  • Wybierz powierzchnię (Choose surface) — powierzchnia bazowa (np. Stan_zero DTM.tif); pole wymagane,
  • Wybierz powierzchnię referencyjną (Choose reference surface) — powierzchnia porównawcza (np. Lot 2 DTM.tif); pole wymagane. Objętość wyznaczana jest między tymi dwiema powierzchniami,
  • Początek / Koniec (Start station / End station) — pikietaż odcinka w formacie kilometrażu (dwa pola: km + m),
  • Interwał przekrojów [km] (Cross sections interval [km]) — częstotliwość sekcji, np. 0,1 = sekcja co 100 m.

Kliknij „ROZPOCZNIJ PRZETWARZANIE".

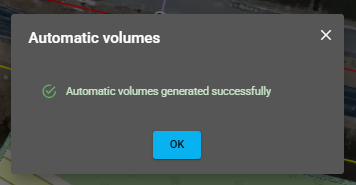

Po zakończeniu pojawi się komunikat „Automatic volumes generated successfully".



Wyniki w kafelku Analityka

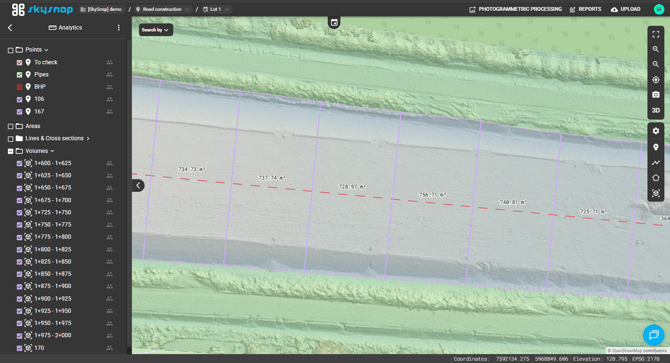

Gotowe sekcje pojawią się w kafelku Analityka, w grupie Volumes. Po zakończeniu przetwarzania bryły pojawiają się automatycznie na mapie, rozmieszczone wzdłuż osi, opisane kilometrażem (np. 0+500 - 0+600) oraz wartością objętości (np. -16282.57 m³).

Kliknij dowolną sekcję, aby otworzyć panel szczegółów. Sekcja Surfaces volume wyświetla:

  • Area 2D — pole powierzchni rzutu 2D sekcji (np. 5101.54 m²),
  • Cut — objętość wykopu (np. 1209.40 m³),
  • Fill — objętość nasypu (np. 17491.98 m³),

  • Net volume — objętość netto, czyli bilans wykopu i nasypu (np. -16282.57 m³).

Mapa z sekcjami objętości rozmieszczonymi wzdłuż osi.

Rozliczanie pojedynczych sekcji

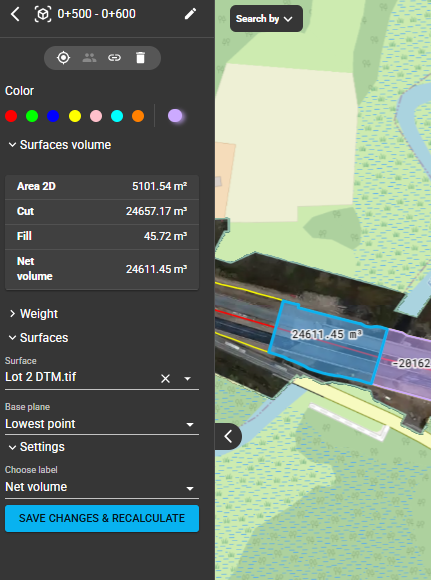

Każdą sekcję możesz przeliczyć indywidualnie, zmieniając powierzchnię i płaszczyznę odniesienia. W panelu sekcji rozwiń Surfaces i ustaw:

  1. Surface — powierzchnia, względem której liczona jest objętość (np. Lot 2 DTM.tif),
  2. Base plane — płaszczyzna odniesienia:
    1. Interpolation (Interpolacja),
    2. Highest point (Najwyższy punkt),
    3. Lowest point (Najniższy punkt),
    4. Comparison map (Inna powierzchnia),
    5. Custom height (Zadana wysokość) z podaną wartością.

W sekcji Settings ustaw Choose label — wartość wyświetlaną jako etykieta sekcji na mapie:

  • Name (Nazwa),

  • Area 2D (Powierzchnia 2D),

  • Cut (Wykop),

  • Fill (Nasyp),

  • Net volume (Objetość netto),

  • Cut/Fill/Net (Wykop/Nasyp/Netto).

Kliknij „SAVE CHANGES & RECALCULATE". Wartości w tabeli oraz etykieta na mapie zostaną zaktualizowane.

Przykład: po przeliczeniu sekcji 0+500 - 0+600 względem Lot 2 DTM.tif z płaszczyzną Lowest point portal zwraca Cut 24657.17 m³, Fill 45.72 m³, Net volume 24611.45 m³.

W panelu sekcji dostępne są też paleta kolorów (zmiana koloru sekcji na mapie).

Raporty

Objętości możesz wygenerować jako gotowy raport graficzny. Z górnego menu wybierz Reports → Volume report.

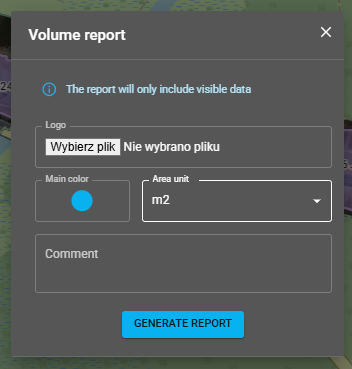

W oknie „Volume report" uzupełnij parametry:

  • Logo — własny plik z logotypem,
  • Main color — kolor wiodący raportu,
  • Area unit — jednostka powierzchni (np. m2),
  • Comment — dodatkowy komentarz.

Kliknij GENERATE REPORT. Gotowy raport przychodzi na e-mail.

WSKAZÓWKA: Raport obejmuje wyłącznie widoczne dane („The report will only include visible data"). Jeśli w projekcie znajduje się kilka zestawów sekcji, w raporcie znajdą się wszystkie aktualnie włączone. Przed wygenerowaniem upewnij się, że widoczne są tylko te sekcje, które chcesz uwzględnić.

Raport w formacie PDF składa się z następujących części:

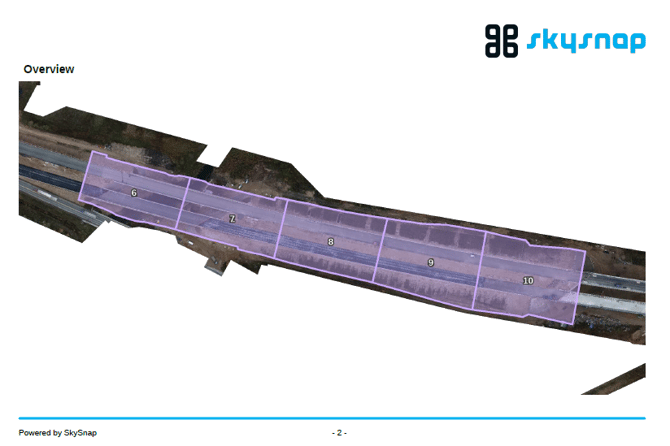

  • strona przeglądowa (Overview) — ortofotomapa całego odcinka z naniesionymi sekcjami objętości, ponumerowanymi kolejno (np. 6, 7, 8, 9, 10),

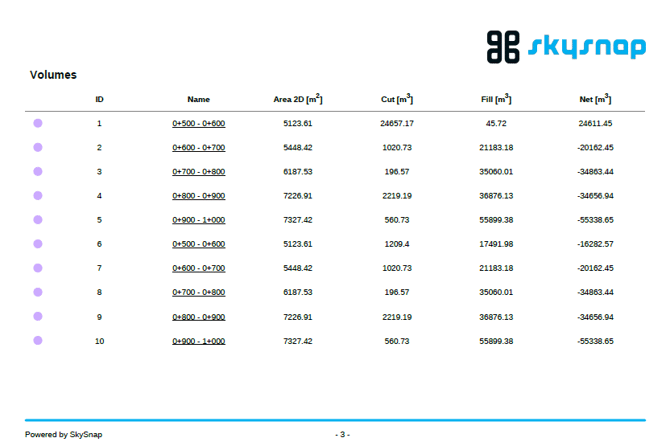

  • tabela zbiorcza (Volumes) — lista wszystkich sekcji, gdzie dla każdej podane są: ID, Name (kilometraż, np. 0+500 - 0+600, jako odnośnik), Area 2D [m²], Cut [m³] (wykop), Fill [m³] (nasyp) oraz Net [m³] (objętość netto),

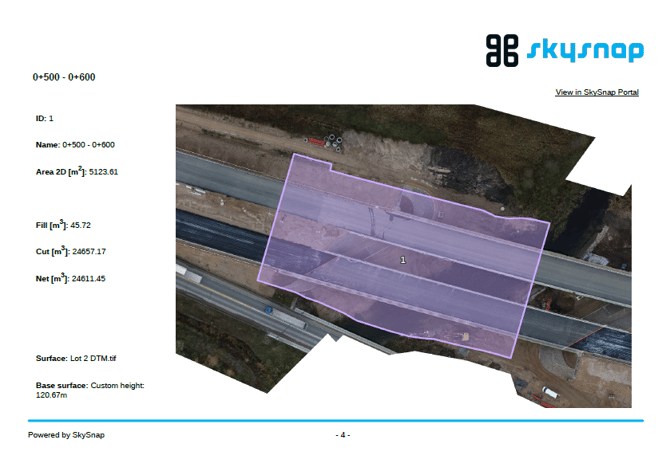

  • osobna strona dla każdej sekcji — z ortofotomapą zaznaczonej sekcji oraz zestawem danych: ID, Name, Area 2D [m²], Fill [m³], Cut [m³], Net [m³], Surface (powierzchnia, np. Lot 2 DTM.tif) i Base surface (płaszczyzna odniesienia, np. Custom height: 120.67m). Każda strona zawiera odnośnik View in SkySnap Portal prowadzący do danej sekcji w portalu.
